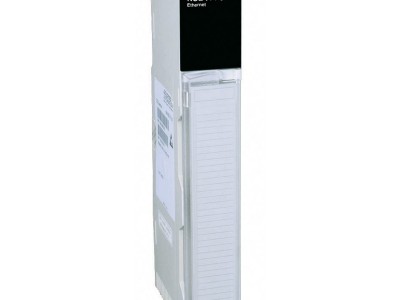

140NOM25200 Schneider Electric 图片
140NOM25200
Green premium brand logo
DIO 头端适配器 - Modicon Quantum - 1 Modbus Plus 光纤 单铜线
显示更多特色
我要采购
联系支持人员
添加到我的产品中
对比
产品参数表
用户指南
CAD文档
产品特性
文档
技术常见问题解答
附加信息
主要信息
产品系列
Modicon Quantum 自动化平台
产品类型
DIO头端适配器
补充信息
端口量
1 Modbus Plus 光纤 单根铜线
1 串口Modbus RS232 绞合线对
传输速率
1 Mbit/s
电气连接
1 个连接器 RJ45
2 接线端 TX/RX
输入输出字节
30 I/32 O
检查
RAM
RAM 地址
信息处理机
检查和
功耗W
4 W
minimum pulse width distortion/jitter
5 ns
波长
820 nm
功率损耗预算
11 dB 62.5/125 µm
16.5 dB 100/140 µm
6.5 dB 50/126 µm
光传输
-16…-9 dBm 100/140 µm
-19.8…-12.8 dBm 50/126 µm
-3.5…110.5 dBm 62.5/125 µm
上升/下降时间
20 ns
动态范围
20 dB
探测静音
-36 dBm
灵敏度范围
> 30 dBm
需求总线电流
750 *
环境
抗静电放电
4 kV contact conforming to IEC 801-2
8 kV on air conforming to IEC 801-2
抗电磁域
10 V/m 80…2000 MHz 符合 IEC 801-3
运行温度
0…60 °C
贮存环境温度
-40…85 °C
相对湿度
95 % without condensation
工作海拔
<= 5000 m
符合标准
UL 508
产品*
CSA，1 类 2 区
RINA
GL
RMRS
C-Tick
GOST
DNV
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
494 g
包装1高度
5 cm
包装1宽度
16.5 cm
包装1长度
31 cm
可持续性
产品类型
Green Premium 产品
REACh法规
REACh 声明
REACh（不含 SVHC）
是
欧盟ROHS指令
主动合规性（超出欧盟 RoHS 法定范围的产品）
欧盟ROHS声明
无汞
是
RoHS 豁免信息
是
中国 ROHS 管理办法
中国 ROHS 声明
环境披露
产品环境文件
流通资料
产品使用寿命终期信息
WEEE
该产品必须经特定废物*处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
合同保修
保修单
18 months
