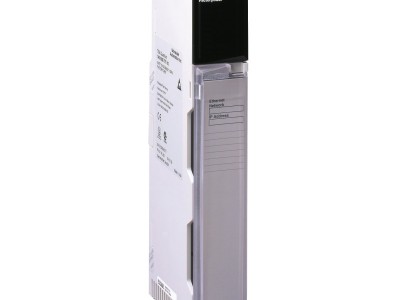

140NOE77111 Schneider Electric 图片
140NOE77111
Green premium brand logo
以太网 TCP/IP 模块 - C30级 - FactoryCast 可配置
显示更多特色
我要采购
联系支持人员
添加到我的产品中
对比
产品参数表
用户指南
CAD文档
产品特性
文档
软件和固件
技术常见问题解答
附加信息
主要信息
产品系列
Modicon Quantum 自动化平台
产品类型
以太网络 TCP/IP 模块
概念
Transparent Ready
网页服务器
等级 C30
网页服务
支架观察器
FactoryCast 配置
数据编辑器
通讯服务
带宽管理
NTP 时间同步
SNMP 网络管理
I/O 扫描
Modbus TCP 消息发送
*TP 电子邮件通知
FDR服务器
全局数据
通讯端口协议
以太网 Modbus TCP/IP
物理接口
MT/RJ - 100base-FX 光纤
RJ45 - 10base-T/100base-TX 绞合线对
传输速率
10/100 Mbit/s
补充信息
冗余
是 热备份冗余架构
供电电源
通过机架电源
标识
CE
本地信号指示
1 个LED10 Mbps 或 100 Mbps 数据速率 (10 MB/100 MB):
1 个LED冲突检测 (Coll):
1 个LED下载模式 (Kernel):
1 个LED以太网模块故障 (故障):
1 个LED以太网网络状态(RUN):
1 个LED全双工模式 (Fduplex):
1 个LED模块就绪 (就绪):
1 个LED网络活动 (链接):
1 个LED支架操作 (活动):
1 个LED发送/接收活动 (TxAct/RxAct):
电流消耗
750 * 在…上 5 V 直流
模块分类
标准
产品净重
0.345 kg
环境
IP 防护等级
IP20
产品*
UL 508
CUL
符合标准
FM 1 类 2 部
CSA C22.2 No 142
抗静电放电
4 kV 触点 符合 IEC 801-2
8 kV 广播 符合 IEC 801-2
抗电磁域
10 V/m 80...1000 MHz 符合 IEC 801-3
运行温度
0…60 °C
贮存环境温度
-40…85 °C
相对湿度
95 % 无冷凝
工作海拔
<= 4500 m
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
587 g
包装1高度
5 cm
包装1宽度
16.5 cm
包装1长度
31 cm
包装2的单位类别
S03
包装2的数量
7
包装2重量
4.624 kg
包装2高度
30 cm
包装2宽度
30 cm
包装2长度
40 cm
可持续性
产品类型
Green Premium 产品
REACh法规
REACh 声明
REACh（不含 SVHC）
是
欧盟ROHS指令
主动合规性（超出欧盟 RoHS 法定范围的产品）
欧盟ROHS声明
无汞
是
RoHS 豁免信息
是
中国 ROHS 管理办法
中国 ROHS 声明
环境披露
产品环境文件
流通资料
产品使用寿命终期信息
WEEE
该产品必须经特定废物*处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
合同保修
保修单
18 months
文档
语言
全部语言
中文
英文
德文
意大利文
法文
西班牙文
用户指南
格式
大小
日期
添加至我的文档
使用 EcoStruxure™ Control Expert 的 Quantum - Ethernet 网络模块 , 用户手册 (版本 15)
PDF
4.6 MB
19-10-1
使用 EcoStruxure™ Control Expert 的 Quantum - 专家和通讯 , 参考手册 (版本 15)
PDF
3.7 MB
19-10-1
使用 EcoStruxure™Control Expert 的 Quantum - TCP/IP 配置 , 用户手册 (版本 10)
PDF
1.6 MB
19-10-1
EcoStruxure™ Control Expert - OSLoader, 用户手册 (版本 11)
PDF
832.7 KB
18-12-1
CAD
Non-interfering module (版本 1.0)
ZIP
326.2 KB
09-4-29
Quantum Modbus plus network (版本 1.0)
ZIP
78.7 KB
08-7-15
证书
HazLoc_cCSAus_225844_70108543_Quantum_*y2017 (版本 1.0)
PDF
363.5 KB
17-5-9
REACh 声明
140NOE77111 : 以太网 TCP/IP 模块 - C30级 - FactoryCast 可配置
PDF
195.3 KB
21-2-17
中国 ROHS 声明
140NOE77111 : 140NOE77111_ROHS_CHINA_DECLARATION
PDF
195.3 KB
21-2-17
欧盟ROHS声明
140NOE77111 : 140NOE77111_ROHS_DECLARATION
PDF
195.3 KB
21-2-17
软件和固件
语言
英文
固件-发布
格式
大小
日期
添加至我的文档
140NOE77111 Exec Firmware (版本 V4.5)
ZIP
3.2 MB
09-11-1
140NOE77111 Firmware For Unity and Non Unity Users (版本 V7.3)
ZIP
222.9 MB
20-11-16
技术常见问题解答
Modicon Quantum 140NOE77111
搜索
Quantum的NOE以太网模块*多支持多少个MODBUS TCP Socket连接？
140NOE77101 - * socket connections 140NOE77111 - * socket connections.
我想在Quantum 的双机热备结构中用Ethernet I/O scanning 作以太网I/O通讯, 可行吗?为什么?
尽管140NOE77100 和 140NOE77110 支持IP地址的切换及系统间数据通讯, 但用于 Quantum 的双机热备结构140NOE77100 和 140NOE77110 是不支持Ethernet I/O scanning, 而140NOE77101 和 140NOE77111 虽然支持Ethernet I/O scanning但是在发生双机切换时无法实现无扰切换.
Quantum双机热备如何检测以太网断线？
对于140NOE77111/01 V2.0, V3.0, V3.1, V3.3, V3.6 & 140NOE77100/10 V3.0, V3.3, V3.4取Word3的bit 15；对于140NOE77111/01 V3.5 & 140NOE77100/10 V1.02, V2.0取Word3的bit 7。
140NOE77101模块作为IO Scanning的sl*e，*多支持多少个IO scanning *ster和它进行通讯？
128 140NOE77111
在Concept2.5中没有140NOE771x1, 那么如何在Concept2.5中配置140NOE771x1 ?
如果想在Concept2.5中配置140NOE771x1, 必须先在Concept2.5 SR2数据库中增加对新的140NOE77101和140NOE77111模板的支持, 具体操作
