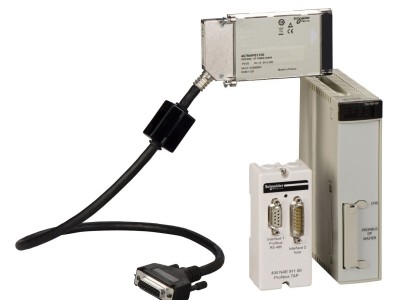

PROFIBUS DP 通讯处理模块
| 产品系列 |
现场总线 DP
|
|
|---|---|---|
| 产品类型 |
Profibus DP V0 模块套装
|
|
| 套件构成 |
PCMCIA卡的主机模块
启用主要总线的分接头接线的T型接线 带集成连接电缆(0.6 m)的Profibus DP PCMIA卡 |
|
| 产品适用范围 |
用于Atrium slot-PLC
用于 Premium PLC |
|
| 结构类型 |
工业总线
|
| 物理接口 |
RS485
|
|
|---|---|---|
| 访问方法 |
*ster class 1
*ster class 2 |
|
| 传送模式 |
NRZ
|
|
| 传输支持媒质 |
twisted shielded pairs cable
|
|
| 传输率 |
12 Mbit/s, 100 m bus without repeater
12 Mbit/s, 400 m bus with 3 repeaters 9.6 kbit/s, 1200 m bus without repeater 9.6 kbit/s, 4800 m bus with 3 repeaters |
|
| 从机数量 |
126
|
|
| 输出个数 |
3872
|
|
| 输出个数 |
3872
|
|
| 通讯服务 |
检查从站的配置（在上电时） 级别1主
管理监控请求 (Global ConTROL 与 Get *ster Diag) 级别2主 无主/主对话 级别2主 Profibus FMS 消息处理不支持 级别1主 Profibus FMS 消息处理不支持 级别2主 读/写 DP 从的 I/O 数据 级别1主 设定从参数（在上电时） 级别1主 从诊断数据传输 级别1主 |
|
| 电流消耗 |
400 * at 5 V DC internal
|
|
| 模块分类 |
标准
|
|
| 产品净重 |
0.87 kg
|
| 运行温度 |
0…60 °C
|
|
|---|---|---|
| 贮存环境温度 |
-25…70 °C
|
|
| 相对湿度 |
5…95 % 无冷凝
|
|
| 工作海拔 |
<= 2000 m
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 个/公斤 |
1
|
|
| 包装重量 |
1.309 kg
|
|
| 包装1高度 |
24.5 cm
|
|
| 包装1宽度 |
24.5 cm
|
|
| 包装1长度 |
27.5 cm
|
