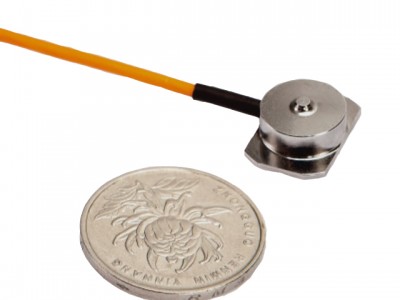

TP30*微型称重压力传感器适用于皮带秤、进料头重量、储存重量、料槽重量、材料力学试验机、安全检测设备等，可选择集成标准信号输出、三线制、0～10*、4～20*或0～5V输出。
产品特性
1.精度高
2.重心低
3.良好的刚性
4.抗偏载能力强
产品应用
适用于皮带秤、进料头重量、储存重量、料槽重量、材料力学试验机、安全检测设备等
产品参数
|
技术参数 |
|||
|
量程 |
20、50、100、200、300、500 kg |
输入阻抗 |
500&plu*n;5Ω |
|
灵敏度 |
1.5&plu*n;0.2mv/V |
输出阻抗 |
500&plu*n;3Ω |
|
综合精度 |
0.2%F·S |
绝缘阻抗 |
≥2000MΩ |
|
蠕变 |
&plu*n;0.1%F·S/30min |
激励电压 |
5～12VDC |
|
非线性 |
&plu*n;0.1%F·S |
工作温度范围 |
-20～+70℃ |
|
滞后误差 |
&plu*n;0.1%F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
&plu*n;0.1%F·S |
密封等级 |
IP66 |
|
零点温度系数 |
&plu*n;0.03%F·S/10℃ |
材质 |
不锈钢 |
|
输出温度系数 |
&plu*n;0.03%F·S/10℃ |
线缆 |
Ф2.2x2000mm |
|
输出 |
0-10mV,4～20*,0～5V,0～10V,R485,R232 |
||
外形尺寸（mm)
|
量 程(kg) |
A |
B |
H |
H1 |
|
20kg |
8 |
2.3 |
6 |
5.2 |
|
20-200kg |
12.7 |
2.5 |
9.5 |
8 |
|
250-500kg |
16 |
2.5 |
12 |
10 |
|
0.5-5T |
51 |
10 |
25 |
19.5 |
|
6-10T |
88 |
18 |
47 |
42 |
|
15-30T |
127 |
25 |
70 |
62 |
|
|
根据客户需要的尺寸特定 |
|||
