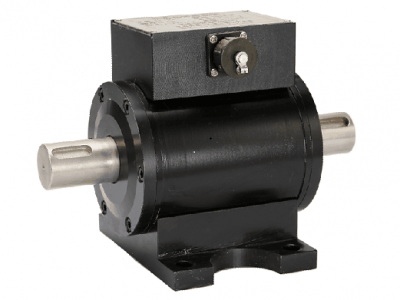

     TP3042动态扭矩传感器

    基本原理

    1、 扭矩测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成扭应变成正比的频率信号。

    2、 转速测量:通过光耦合及相应的处理电路,将转速信号转换成脉冲信号输出,旋转设备每转动一圈输出60个脉冲。

    产品特点:

    1.信号输出可选择脉冲方波或4-20*、1-5V等标准信号,也可配备本公司的二次仪表。

    2.检测精度高,稳定性好,抗*性强。

    3.不需反复调零即可;连续测量正反扭矩。

    4.既可测量静止扭矩,也可测量动态扭矩。

    5.体积小、重传感器可脱离二次仪表独立使用,只需提供24VDC电源,即可输出阻抗与扭矩成正比脉冲方波频率信号或标准变送信号。重量轻、易于安装。

    应用领域:

    1、 电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;

    2、 风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;

    3、 铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;

    4、 可用于污水处理系统中的扭矩及功率的检测;

    5、 可用于制造粘度计;

    6、 可用于过程工业和流程工业中。

    产品参数

    技术参数

    量程范围

    0~1000~2000Nm

    灵敏度

    1&plu*n;0.2mv/V

    扭矩示值误差

    <&plu*n;0.5% F·S

    重复性

    <&plu*n;0.2% F·S

    非线性

    <&plu*n;0.25% F·S

    零飘(24小时)

    <0.5% F·S

    回差

    <0.2% F·S

    输出阻抗

    <1KΩ&plu*n;3Ω

    零点温飘

    <&plu*n;0.5% F·S/10℃

    静态超载

    120%

    绝缘阻抗

    >500MΩ

    使用温度

    -20℃~60℃

    断裂负载

    200%

    电源电压

    24VDC/500*

    总消耗电流

    <200 *

    频率信号输出

    5KHz-15 KHz

    负额定扭矩

    5KHz&plu*n;10Hz

    零扭矩

    10KHz&plu*n;10Hz

    正额定扭矩

    15KHz&plu*n;10Hz

    信号占空比

    (50&plu*n;20)%
