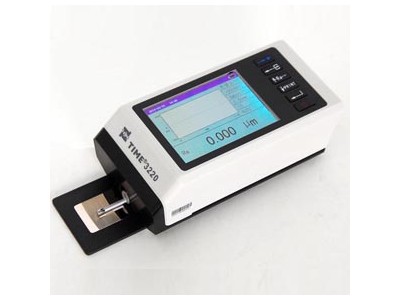

TIME3220粗糙度仪概述
TIME3220粗糙度仪是触针式表面粗糙度测量仪，它适用于生产现场、实验室、计量室，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出全部测量参数和轮廓图形。
该产品符合下列标准：
1、GB/T 3505-2009 产品几何技术规范（GPS）表面结构 轮廓法 术语、定义及表面结构参数
2、GB/T 6062-2009 产品几何技术规范（GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性
TIME3210粗糙度仪功能特点
- 传感器与主机分体结构，有利于传感器与被测面的稳定接触；
- 点阵液晶触摸屏，分辨率320x480，可显示全段粗糙度曲线；
- 垂直量程&plu*n;50μm、&plu*n;200μm两档可调；垂直量程400um，量程增大，有利于凹凸表面的测量；
- 满量程档位时，系统分辨力为8纳米；粗糙度曲线测量更逼*，各参数的计算更准确；
- 数字调制与解调，提高仪器测量精度与抗*性能；
- 触针位置显示；
- 平均值、峰谷值、峰间距三种校准方式可调；
- 全参数均可设置上下限报警；
- 可自定义轮廓截面起始位置C，满足绗磨粗糙度测量要求；
- 一次测量，可计算和显示ISOR族全族参数以及轮廓度P族全族参数；
- 强大的PC上位机软件处理功能（可选）；
- 随机可存储10组数据；
- 标准的RS232串口和U*接口，连接打印机，可打印参数、轮廓图形、支承率曲线、幅度分布曲线。
TIME3210粗糙度仪技术参数
- 技术参数：
- Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、R*
- Rmr（C）、tp、Rmr、Rpm、Rz1*x、RzJIS、R*x
- Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1A2
- 垂直量程： &plu*n;50μm、&plu*n;200μm两档可调
- 系统分辨力： 50um量程的分辨力1纳米，400um量程的分辨力8纳米
- 显示分辨率： 0.001μm
- 滤波方式： GAUSS、2RC、ISO13565
- 符合标准： ISO1997、ANSI、JIS2001
- 评定长度： Ln = （1～5）L
- 示值误差： 10%
- 示值重复性： 6%
- 存储： 可存储10组测量结果
- 工作环境： 温度0 ～ 40℃ 湿度＜90%RH
- 储运环境： 温度﹣40℃～60℃ 湿度＜90%RH
- 重量： 760g
- 外型尺寸： 156 X75 X 56mm
- 传感器驱动套： 29 X26 X 120mm
TIME3221粗糙度仪配置
- TIME3221粗糙度仪主机
- 标准传感器
- 驱动器
- 标准样板
- 电源适配器
- 九芯插头对接电缆
- 试块定位板
- 起子
- 使用说明书
TIME3221粗糙度仪附件
- 时代粗糙度仪选型表
- 测量平台
- 微调平台
- TA230微型打印机
