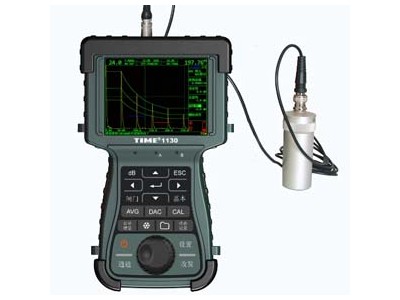

TIME1130超声波探伤仪
TIME1130数字超声波探伤仪汇集时代公司26年超声仪器设计、制造经验而研制的更新换代产品，能够快速、无损伤、*地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位及对缺陷的定量和定性，广泛应用于电力、石化、锅炉压力容器、钢结构、* 、航空航天、铁路交通、汽车、机械等领域。
TIME1130超声波探伤仪的国家标准和行业标准
- GB/T 12604.1-2005 无损检测 术语 超声检测
- JB/T 10061-1999 A型脉冲反射式超声探伤仪通用技术条件
- JJG 746-2004 超声探伤仪检定规程
- GB/T 11345-1989钢焊缝手工超声波探伤方法和探伤结果分级
- JB/T 4730.3-2005 承压设备无损检测 第3部分：超声检测
- JG/T 203-2007钢结构超声波探伤及质量分级法
- SY/T 4109-2005 石油天然气钢制管道无损检测
- TIME1130超声波探伤仪严格符合欧标En12668-1的标准要求
TIME1130超声波探伤仪功能特点
- *新开发的、采用国内业界*的可调方波激励技术，内置带有可调节选项的高性能“方波/脉冲发生器”，实现与探头的*佳匹配，对检测高衰减材料或厚工件具有*的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨率。
- 先进的电路设计，采用12bits 80MHz采样片，配合5.7"TFT （*0x480）高分辨率彩色液晶显示屏，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和*实性得到有效的保证，对缺陷性质的分析和判断极为有利。
- 支持动态录像功能，可记录4个动态记录文件，每个文件可以以16帧/秒的速度记录2分钟实时波形。（可外接U盘存贮到4个文件，每个文件半个小时）通道保存、通道存储菜单化操作，大大方便数据的分析存储。
- 支持灰度B扫功能，可显示截面灰度B扫描，一个屏幕显示丰富信息量，可用于简单TOFD应用。
- 丰富的波形冻结功能，波形冻结功能包括峰值显示、波形比较、波形包络等功能，还具有定时释放能力，大大方便用户操作。
- DAC、DGS曲线评定，取点不受限制，并内置国内主要4个探伤标准，可直接通过选取标准、试块、探伤等级自动设置DAC曲线的三线偏移量，内带“美国钢结构焊接规范焊缝分级AWS D1.1”评定标准，使检测更加得心应手。方便现场使用。
TIME1130超声波探伤仪探伤功能
- 波峰记忆：实时检索缺陷*高波，标定缺陷*大值
- 实用*G：实用*G曲线、自动换算缺陷φ值(X>3N，N为近场距离)
- 动态记录：检测实时动态记录波形，存储、回放
- 缺陷定位：实显水平值P、深度值D、声程值S
- 缺陷定量：实显SL定量值（DAC曲线实时定量）
- 缺陷定性：通过包络波形，人工经验判断
- 曲面修正：曲面工件探伤，修正曲率换算
- 灰度B扫描：实时扫查，描述缺陷横切面
TIME1130超声波探伤仪技术参数
- 基本参数
- 测量单位：mm、inch、ms
- 扫描范围（mm）：零界面入射～10000
- 声速调节（m/s）：600～16000
- 探头延迟（us）：-1.000～750.000
- 显示延迟（us）：-20～+3400
- 工作方式：单探头、双探头、透射
- 波形显示方式：A扫描显示、灰度B扫描显示、AB扫描同时显示
- 脉冲发生器
- 脉冲形式：模拟方波
- 发射电源（V）：100～400，10V步距可调
- 发射脉宽（ns）：75、100～500，50ns步距可调
- 探头阻尼(Ω)：50、100、200、500
- 发射重复频率(Hz)：10～1000
- *
- 增益（dB）：0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可调
- 总带宽（MHz）：0.5~20
- 检波方式：正半波、负半波、全波、射频
- 垂直线性误差：&plu*n;2%
- 放大器精度（dB）：&plu*n;1
- 抑制（%）：屏高的0～80
- 采样速率（MHz）：单片80 12bits
- 发射串扰抑制（dB）：≥80
- 发射脉冲后盲区（μs）：≤10(与发射有关)
- 动态范围（dB）：≥40
- 瞬时分辨力（dB）：≥32
- 水平线性误差：≤0.1%
- 灵敏度余量：≥62dB
- 测量参数
- 测量闸门：2个独立测量闸门
- 检测方式：边沿、峰值
- 闸门测量：回波的幅值、声程、深度、投影等
- 冻结：冻结方式有：全冻结、峰值、比较、包络等方式
- *G当量计算：根据缺陷回波和*G曲线自动计算缺陷当量评估
- DAC缺陷定量：根据缺陷回波和DAC 曲线对缺陷进行评估
- 闸门逻辑：关、测量、进波报警、失波报警
- 闸门报警：关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存
- 报警蜂鸣：关、开
- 数据管理，通信及打印
- 数据存储：
- 50个探伤参数通道记录
- 1000幅波形图（包括980幅A扫描波形和20幅B扫描波形）
- 4x2000帧的动态波形
- 数据管理：
- 实现对通道、波形、动态记录的存储、查看、回放操作
- 上述均可存储到本地或U盘
- 通信：通过U*接口与PC机通信
- 输出接口
- U* OTG接口：
- U*2.0 Device 与PC机通讯接口
- U*2.0 Host 接U盘
- 其它
- 产品重量（kg）：约1.6
- 产品外型尺寸（mm）：300×180×58（不带遮光罩）
- 工作温度（℃）：-10～+50
- 存储温度（℃）：-20～+60
- 语言：英语、中文
- 探头连接：LEMO 或BNC
- 电池容量（*h）：
- 聚合物电池：2×3.7V 5000*h
- 电池工作时间（h）：不低于8
- 充电时间（h）：不超过8
- 电源适配器：输出9V DC/3A～4A
TIME1130超声波探伤仪基本配置
- TIME1130超声波探伤仪主机
- 直探头2.5MHz20
- 斜探头5MHz8×9K2
- 探头连接电缆
- 电源适配器
- 通讯线
- U*接口
- 软件光盘
TIME1130超声波探伤仪可选附件
- 超声波探伤仪探头
- 超声波探伤仪试块
