一、超声设备原理结构介绍

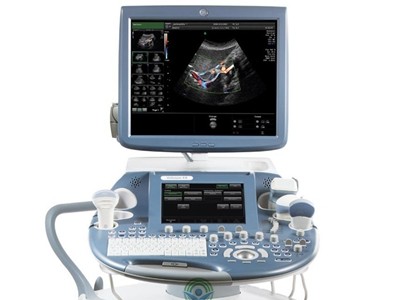

基本组成：GE LOLIQ9彩超由电源模块、后端计算机(PC)、前端超声电路部分、显示器和控制面板等组成
广州云启- GE LOGIQ9彩超液晶触摸屏黑屏故障处理
二、故障现象分析
2.1 故障现象：
开机后主显示器CRT能显示正常超声图像，操作控制面板能正常工作，但是液晶触摸屏在开机时闪亮一下（持续时间相当短约1-2秒钟），立即就进入黑屏状态，但液晶触摸屏能进行探头切换或接收按键等命令的工作（即触摸屏触摸功能正常，显示处于黑屏状态）。
广州云启- GE LOGIQ9彩超液晶触摸屏黑屏故障处理
2.2 故障现象分析：
（1）主显示器能显示正常超声图像：
前端超声模块、电源模块、超声图像处理模块等均正常
（2）操作控制面板能正常工作（键盘和触摸屏）：
超声科*生通过记住液晶触摸屏上的点击位置进行探头和体表标志的切换，竟然可以盲做。
结论：说明该彩超就是液晶触摸屏无显示，其他整机所有功能均正常。
液晶触摸屏包含两部分：液晶屏作为输出设备用——显示器；触摸屏作为输入设备用——触摸键盘。
广州云启- GE LOGIQ9彩超液晶触摸屏黑屏故障处理
三、查找故障分析思路方法及判断
3.1 常见维修思路及方法：
1）维修原则：由简到繁，从外到内。
2）常见超声设备维修方法：替换法；软件重装；*小系统法：逐步添板子来分析问题；仪器自检法：错误代码提示；直观法：探头的声透镜鼓包、破损等。
3.2 液晶屏黑屏的可能原因包括：
1）背光管供电高压板坏？
根据经验一般液晶屏高压板故障概率相当高，高压板为NEC公司104PW161，
网上购买替换，故障依旧。
2）背光管坏未点亮？
更换2根长22cm直径2mm的灯管，故障依旧。
3）背光管高压板供电电压有问题？
通过查看LOGIQ9维修手册，+12V来自主板PCI槽上的液晶屏显卡，经测量开机有+12V电压输出，但一会儿就无输出，持续时间和液晶屏闪亮时间一致。
通过视频显卡上的LED指示灯状态判断，有+12V输出时绿色LED点亮。
高度怀疑显卡有问题：更换显卡，故障依旧。
4）主板是否有问题？
此仪器有死机现象，在黑屏故障前半个月特别频繁。更换主板，型号为INTELD865GBF/D654PERC，更换主板后，死机现象解决，但液晶屏还是黑屏，故障依旧。
5）查看各视频信号输出状况？
超声设备后面提供一个辅助SVGA信号输出；在后端PC机也有一个辅助口SVGA，正常情况下这两个输出口显示信息与主CRT一致。外接辅助显示器，开机时均显示LOGIQ9的logo界面，约15秒后，辅助显示器自动关闭。
6）系统设置问题？
所有相关硬件都已排查，均正常。因此高度怀疑是后端计算机显卡设置问题。
后端计算机共有3张显卡：主板集成显卡：超声图像输出；PCI插槽显卡：液晶触摸屏输出；AGP插槽显卡：超声图像处理。
查看系统硬件信息，3张显卡均能识别且无冲突。
