NXA GEO孔心对中测量仪使用时钟法测量
使用时钟法测量直线度时，首先将直线激光束粗调至于孔中心线平行
选择两点作为参考点。软件允许同时测量多达99个数据点。测量每个测点时，将*放置在3点至8点之间位置。
典型应用是半孔测量，如压缩机和涡轮机汽缸方面。
1.快速设置
•测量参数快捷设定
•软件自动建立测量模型
2.快速测量
•清晰显示全部待测点
•测量对象位置快速显示
•彩*分测量结果
•任意顺序记录测点数据
3.快速调整
•调整界面数据实时显示
•角度提示合格测点数据记录区域
•绿色箭头提示调零方向
•彩色显示测量点数据
NXA GEO孔同心度测量仪详细介绍
一：瑞典NXA GEO激光孔同心度测量系统的产品特点： 瑞典NXA GEO激光孔同心度测量系统，是瑞典FIXTURLASER公司推出的产品，使用了多种技术，大屏幕彩屏，充电锂电 池，全中文操作界面，支持无线蓝牙等等。 主要用于在具有艉轴管、支撑轴承、齿轮箱和引擎的船舶上安装 螺旋轴。艉轴的造光和复光测量、艉轴管同心度测量、圆孔椭圆度测 量、直线度测量、柴油机基座轴承孔同心度测量。 适用修造船厂、柴油机生产企业、艉轴管制造企业、科研院校、 船配、专业安装队伍等。
二：瑞典NXA GEO 激光孔同心度测量系统的主要程序： 单点法测量直线度。 单点法测量同心度。 双点法测量同心度。 多点法测量同心度。 多点法测量圆度
瑞典FIXTURLASER NXA GEO激光几何测量系统/NXA GEO同心度测量仪
NXA GEO的显示单元中内置全部轴对中测量程序和几何测量程序， 标准配置可以完成直线度，平面度，平行度，垂直度，心轴测量等多种几何测量功能
瑞典FIXTURLASER NXA GEO同心度测量仪/孔对中测量仪/孔同心度仪
1、系统：
7技术参数
数据传输：NXA GEO系统软件
测量距离：40米
使用环境 相对湿度：10－95％
*大显示误差：显示值的1% &plu*n;1digit（显示值的1％&plu*n;zui后1位）
重量：13Kg
2、显示单元：
制作材料：氧化铝/ABS工程塑料
显示器类行：带背光的图形点阵液晶
筛选器：0～30级任选
（消除测量环境影响，保证测量数据的重复性）
显示屏尺寸：73×73mm
显示分辩率，0.1，0.01，0.001mm，5，0.5，0.005mils/thou
电池：4节2号电池
操作时间：24－48小时
输出接口:RS232接口
键盘：多功能贴膜数字键盘（符合IP65标准，防油、防溅，按屏
幕显示的图形向导操作，简便易用，无须记忆，可避免误操作）
存储能力：可存储1000组测量数据
设置：可设置日期、时间、测量单位等（mm/mils/thou）参数
尺寸：W×H×D 185×185×42mm
3、NXA GEO双轴探测器
制作材料：氧化铝
分辩率：0.001mm
探测器窗口尺寸：18×18mm
水平仪精度：0.50
内置倾角计：电子倾角仪，精度0.10
保护：不受环境光影响
重量：400g
4、NXA GEO激光*：
制作材料：氧化铝
激光类型：半导体激光器
激光波长：635－670nm，红色可见光
激光安全等级：2级
激光输出功率 lt;1mw
激光束直径：6mm
测量距离：40米
尺寸：W×H×D 62×62×123mm
重量：698g

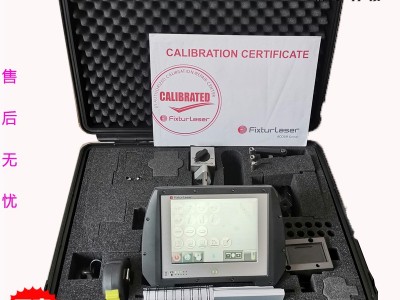

标准配置：
NXA GEO显示单元(含所有测量程序)
显示单元保护套
5m 延长电缆
2m 电缆
NXA GEO双轴探测器
NXA GEO激光*或NXA GEO激光*或NXA GEO心轴激光*
卷尺
RS-232通讯电缆
Windows 版 Easylink 程序 CD
操作手册
铝合金工具箱
