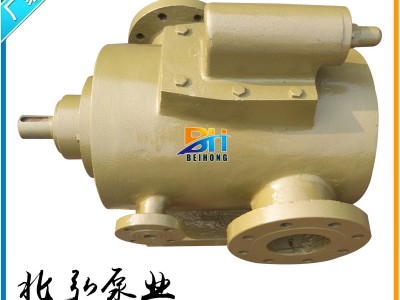

3GBW100×2-46沥青三螺杆泵的泵体设有空心夹层,并设有可供通蒸气,热/热水,导热油等对输送液体和泵进行加热,保温等功能,当输送粘度较大时,降低泵的转速.
保温三螺杆沥青输送泵具有体积小、重量轻、脉动小、噪音低、运转平稳、寿命长等优点。
泵有泵体、泵盖、安全阀部分、螺杆、衬套、轴承等部分组成。泵装置由泵、电机和底座组成。泵和电机固定安装在底座上，传动方式联轴器直联。
三螺杆泵是螺杆式式容积泵。在三螺矸泵中，由于主螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进口与出口之间形成数级动密封室，这些动密封室将不断把液体由泵进口轴向移动到泵出口，并使所输送液体逐级升压。从而形成一个连续、平稳、轴向移动的压力液体。三螺杆泵所输送液体为不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，粘度1.2~100oE(3.0~760cst)，高粘度液体亦可通过加温降粘后输送，其温度不超过150°C。
由于各三螺杆泵的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续*移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，其中螺纹圈数看做液体，当螺钉旋转时螺纹在转动时就相当于液体在螺杆泵里面的情形，这就是螺杆泵的基本工作原理。
3GBW沥青三螺杆泵运行注意事项
一、新泵在安装前，请仔细阅读说明书。若订货时无特殊说明，泵的入口方向为平进平出。特殊泵出厂已注明，请注意不要装错。泵进出口安装软接，防止管路/反应釜下沉影响泵运行。防止泵法兰被管道拉裂。
二、新管路中3GBW沥青三螺杆泵安装时，首先要严格检查管路无焊渣，管路吹扫干净确保管路无焊渣后可以安装。防止焊渣进入泵腔。调试完成后，检查管路过滤网处是否有焊渣，有焊渣请清扫干净。确保无焊渣可以取出过滤网。如果泵腔进入焊渣，撤开泵的后盖，取出焊渣，清理干净后，装上后盖即可。
三、3GBW沥青三螺杆泵入口管路弯头不能太多（不超过2个）。如果入口管路弯头较多，严重影响泵的吸程。也就是说不能超过泵的汽蚀余量。如果泵的入口吸入管太长或者弯头较多，泵吸程减小。会出现泵不出料、压力不足等现象。
四、调试3GBW沥青三螺杆泵时，把电机的风罩卸下来，然后用手盘车电机风叶360度5-6转无卡点。确认电机、泵、减速机同心度一致，不同心调整泵、电机同心度。
五、泵转向的调试。注意：在确认泵转向的时候，请用手点动电源的控制开关1-2次，看转向是否与泵标的箭头转向一致。不一致请更正电源接线方式。
六、以上检查完毕，首先打开泵的入口阀门和泵的出口阀门。如泵出口有旁路的，请把旁路全部关闭。待物料进入泵后启动泵。注意！切忌进出口阀门未打开就启动泵，这样泵会憋压。严重导致泵体破裂。后果自负。
七、开始启动泵，点动电源控制开关1-2次，看泵正常转动后直接启动。
八、泵运行正常，调试完毕。
3QGB保温螺杆泵参数表
| 型号 | 流量 | 出口压力 MPa |
转速 r/min |
功率KW | 必需汽 蚀余量 |
电机型号 | ||
| m3/h | L/min | 轴功率 | 电机功率 | |||||
| 45×3-36 | 2.8 | 46 | 0.6 | 950 | 0.8 | 1.1 | 5 | 90L-6-B3 |
| 2.7 | 45 | 1 | 1.2 | 1.5 | 100L-6-B3 | |||
| 25 | 42 | 1.6 | 1.6 | 2.2 | 112M-6-B3 | |||
| 2.4 | 40 | 2.5 | 2.8 | 4 | 132M1-6-B3 | |||
| 4.2 | 70 | 0.6 | 1450 | 1 | 1.5 | 5 | 90L-4-B3 | |
| 4 | 66 | 1 | 1.7 | 2.2 | 100L1-4-B3 | |||
| 3.8 | 63 | 1.6 | 2.8 | 3 | 100L3-4-B3 | |||
| 3.5 | 58 | 2.5 | 4.3 | 5.5 | 132S-4-B3 | |||
| 45×2-46 | 4.2 | 70 | 0.6 | 950 | 1 | 1.5 | 5 | 100L-6-B3 |
| 4 | 66 | 1 | 1.7 | 2.2 | 112M-6-B3 | |||
| 6.3 | 105 | 0.6 | 1450 | 1.5 | 2.2 | 100L1-4-B3 | ||
| 6.1 | 101 | 1 | 2.3 | 3 | 100L2-4-B3 | |||
| 54×2-46 | 8 | 133 | 0.8 | 970 | 2.3 | 3 | 5 | 100L-6-B3 |
| 8 | 133 | 1 | 1.5 | 2.2 | 112M-6-B3 | |||
| 14 | 233 | 0.6 | 1450 | 2.8 | 4 | 100L1-4-B3 | ||
| 14 | 233 | 4 | 4.3 | 5.5 | 100L2-4-B3 | |||
| 62×2-43 | 8.58 | 143.4 | 0.6 | 950 | 2.06 | 3 | 5 | 132S-6-B3 |
| 8.25 | 137.9 | 1 | 3.18 | 4 | 132M1-6-B3 | |||
| 13.1 | 218.9 | 0.6 | 1450 | 3.15 | 4 | 112M-4-B3 | ||
| 12.6 | 210.5 | 1 | 4.86 | 7.5 | 132M-4-B3 | |||
| 62×2-46 | 9.8 | 163 | 0.8 | 950 | 2.9 | 4 | 5 | 132M1-6-B3 |
| 9.5 | 158 | 1 | 3.6 | 5.5 | 132M2-6-B3 | |||
| 15.1 | 251 | 0.6 | 1450 | 3.6 | 5.5 | 132S-4-B3 | ||
| 14.6 | 243 | 1 | 5.5 | 7.5 | 132M-4-B3 | |||
| 80×2-36 | 17 | 283.3 | 0.8 | 950 | 4.3 | 7.5 | 5.5 | 160M-6-B3 |
| 25.7 | 428 | 0.6 | 1450 | 5.4 | 7.5 | 132M-4-B3 | ||
| 25 | 417 | 1 | 8.5 | 11 | 160M-4-B3 | |||
| 80×2-46 | 23.9 | 398.5 | 0.6 | 950 | 5.5 | 7.5 | 5.5 | 160M-6-B3 |
| 23.1 | 386.3 | 1 | 8.6 | 11 | 160L-6-B3 | |||
| 36.6 | 610.3 | 0.6 | 1450 | 8.4 | 11 | 160M-4-B3 | ||
| 35.7 | 594.5 | 1 | 13.1 | 15 | 160L-4-B3 | |||
| 80×2-51 | 27.5 | 485.5 | 0.6 | 950 | 6.3 | 11 | 5.5 | 160L-6-B3 |
| 26.9 | 448.3 | 1 | 10.5 | 15 | 180L-6-B3 | |||
| 41.9 | 698.3 | 0.6 | 1450 | 9.6 | 11 | 160M-4-B3 | ||
| 41 | 684.1 | 1 | 16 | 18.5 | 180M-4-B3 | |||
| 90×2-36 | 24.2 | 403.5 | 0.6 | 960 | 5.52 | 7.5 | 5.5 | 160M-6-B3 |
| 23.6 | 394.6 | 1 | 8.52 | 11 | 160L-6-B3 | |||
| 37 | 615.9 | 0.6 | 1450 | 8.52 | 11 | 160M-4-B3 | ||
| 36.1 | 602.4 | 1 | 13 | 15 | 160L-4-B3 | |||
| 90×2-42 | 28.2 | 470.9 | 0.6 | 950 | 6.6 | 11 | 5.5 | 160L-6-B3 |
| 27.5 | 457.6 | 1 | 10.2 | 15 | 180L-6-B3 | |||
| 43.1 | 718.8 | 0.6 | 1450 | 10 | 15 | 160L-4-B3 | ||
| 41.9 | 698.5 | 1 | 15.5 | 18.5 | 180M-4-B3 | |||
| 90×2-46 | 34 | 566.7 | 0.8 | 950 | 9.7 | 11 | 5.5 | 160L-6-B3 |
| 52.6 | 875.4 | 0.6 | 1450 | 12 | 15 | 160L-4-B3 | ||
| 52 | 866 | 0.8 | 14.9 | 18.5 | 180M-4-B3 | |||
| 51.4 | 856.1 | 1 | 18.6 | 22 | 180L-4-B3 | |||
| 100×2-46 | 48 | 800 | 0.8 | 950 | 13.3 | 15 | 5.5 | 180L-6-B3 |
| 72.7 | 1212 | 0.6 | 1450 | 16.5 | 18.5 | 180M-4-B3 | ||
| 72 | 1200 | 0.8 | 20.4 | 22 | 180L-4-B3 | |||
| 71.2 | 1187 | 1 | 25.5 | 30 | 200L-4-B3 | |||
| 100×2-51 | 56.9 | 948.9 | 0.6 | 950 | 12.5 | 15 | 5.5 | 180L-6-B3 |
| 55.7 | 928.6 | 1 | 20.8 | 30 | 225L-6-B3 | |||
| 86.9 | 1448.3 | 0.6 | 1450 | 19.1 | 22 | 180L-4-B3 | ||
| 85 | 1417.2 | 1 | 31.8 | 37 | 225S-4-B3 | |||
| 110×2-46 | 60.9 | 1015 | 0.6 | 950 | 13.7 | 18.5 | 5.5 | 200L1-6-B3 |
| 58.9 | 951.7 | 1 | 21.8 | 30 | 255M-6-B3 | |||
| 96.7 | 1611 | 0.6 | 1450 | 21.9 | 30 | 200L-4-B3 | ||
| 94.6 | 1577 | 1 | 33.9 | 45 | 255M-4-B3 | |||
| 120×2-42 | 67.9 | 1131 | 0.6 | 950 | 15.5 | 18.5 | 5.5 | 200L1-6-B3 |
| 65.4 | 1090 | 1 | 24.5 | 30 | 255M-6-B3 | |||
| 108 | 1802 | 0.6 | 1450 | 24.7 | 30 | 200L-4-B3 | ||
| 105 | 1760 | 1 | 38.2 | 45 | 255M-4-B3 | |||
| 120×2-46 | 79.6 | 1327 | 0.6 | 950 | 17.8 | 22 | 5.5 | 200L1-6-B3 |
| 77.2 | 1285 | 1 | 28.2 | 37 | 250M-6-B3 | |||
| 126 | 2101 | 0.6 | 1450 | 28.5 | 37 | 225S-4-B3 | ||
| 123 | 2059 | 1 | 44.1 | 55 | 255M-4-B3 | |||
| 150×2-46 | 158 | 2*0 | 0.6 | 950 | 34.6 | 45 | 5.5 | Y280S-6-B3 |
| 154 | 2582 | 1 | 54.5 | 75 | Y315S-6-B3 | |||
| 241.7 | 4029.7 | 0.6 | 1450 | 53.8 | 75 | Y280S-4-B3 | ||
| 236.5 | 3942.2 | 1 | 82.2 | 90 | Y280M-4-B3 | |||
