主要技术指标：
标度范围、*度等级及重量
|
型号 |
标度范围KPa |
*度等级 基本误差限&plu*n;％ |
重量 |
||
|
正压 |
负压 |
正负压 |
|||
|
YE-100 YE-150 |
0～1.6 0～2.5 0～4 0～6* 0～10* 0～16* 0～25* 0～40* |
-1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0 |
-0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20 |
2.5 |
0.5 |
注：YE-75、100仅生产带*规格
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，
相对湿度不大干80％，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离20&plu*n;5℃时，其温度附加误差不大于0.4％/10℃。
导（测）压系统及外壳等主要零件的材质
|
零件名称 |
材料牌号 |
|
接头 |
黄铜HPB59-1 |
|
膜盒 |
锡表铜QSn6.5-0.1 |
|
齿轮传动机构 |
铜HPb59-1 |
|
表壳、罩壳 |
冷轧钢板20 |
□结构原理

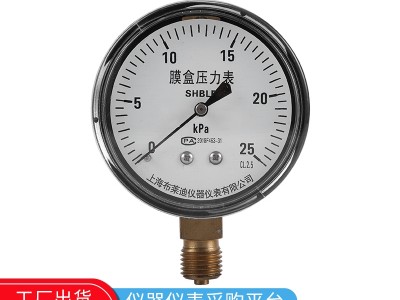

仪表由测量系统（包括接头，波纹膜盒等）传动机构（包括拨杆机构，齿轮传动机构），指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拨杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
□外形尺寸
