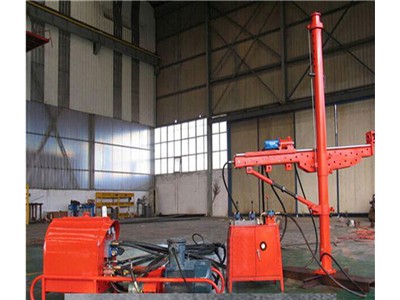

ZYJ-420/200液压回转钻机
适用范围
适用于各种复杂条件及岩层巷道下的放顶钻孔、探水探瓦斯孔、放水孔、瓦斯排放孔、地质资料孔等范围。
该机型是我公司分析国内外各种钻机的优缺点。结合各矿山巷道特定环境而设计、制造的架柱式导轨回转钻机，结构合理、技术先进、操作安全可靠、搬运和维修方便。可与多种钻具配套使用。该钻机的显著特点就是整机重量轻、操作简单、故障率低。自身配有支撑和固定导轨的支柱，采用顶天立地的顶紧方式，导轨和立柱之间采用了360度可调的连接盘，保证了钻机打孔角度的&plu*n;90度可调。该钻机采用分体式布局，整机由主机、泵站、操作台和胶管附件四部分组成。各部分拆装方便、便于搬运。
结构特点：
该钻机的显著特点就是整机重量轻、操作简单、故障率低。自身配有支撑和固定导轨的支柱，采用顶天立地的顶紧方式，导轨和立柱之间采用了360度可调的连接盘，保证了钻机打孔角度的&plu*n;90度可调。
技术参数：
|
主机 |
项 目 |
单位 |
参数 |
项目 |
单位 |
参数 |
|
额定压力 |
MPa |
14 |
推进行程 |
mm |
1100 |
|
|
额定转矩 |
N.m |
420 |
钻岩硬度 |
f |
10 |
|
|
额定转速 |
r/min |
200 |
适应钻杆 |
mm |
Φ42 |
|
|
推进力 |
kN |
15 |
顶紧/推进压力 |
|
|
|
|
钻孔方位 |
度 |
&plu*n;90° |
钻孔直径 |
mm |
Φ65-Φ113 |
|
|
钻孔深度 |
m |
200 |
主机重量 |
kg |
185 |
|
|
钻孔速度 |
mm/min |
>100 |
*小/*大高度 |
mm |
1500-4000 |
|
|
泵站 |
矿井下用隔爆型三相异步电动机 |
YBK2-160L-4 15 KW |
额定流量 |
L/min |
55 |
|
|
电机电压 |
V |
380/660 |
电机额定转速 |
r/min |
1460 |
|
|
额定电流 |
A |
30/16 |
油箱容量 |
L |
120 |
|
|
液压泵 |
ml/r |
Oct-50 |
泵站尺寸 |
mm |
1600x460X760 |
|
|
额定压力 |
Mpa |
16 |
泵站重量 |
kg |
320 |
|
