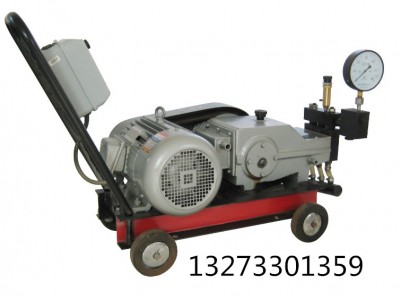

*动试压泵3D-SY为卧式三柱塞泵，由电动机、皮带轮、机架、泵头和底座等组成。
1、机架
机架由机身、曲轴、连杆、十字头等组成 。电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，前端镗有三个安装孔，以保证柱塞与十字头的同轴度，机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐。连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字头销连接。
十字头为圆筒形结构，与十字头销配合孔两端面装有弹性挡圈，防止十字头销轴向移动，十字头与柱塞联接采用中间球面结构，能保证柱塞自动定位。
2、 泵头
泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵体固定在机身上，由十字头带动柱塞在泵体内往复运动，使泵体内的工作容积产生周期性变化。当柱塞为吸入行程时，泵体内容积增大，排出阀关闭，形成局部*空，工作介质在大气压下，由吸入阀进入泵体；反之，吸入阀关闭，工作介质由排出阀输出，经过单向阀，由外接管路输送到被试器件内，直至达到所需压力。
另外，在泵头右端的单向阀上装有目测压力表，以监视泵的排出压力。
在泵头的左端装有安全阀，在系统超载时起保护作用。安全阀的起跳压力在出厂时已调校好，用户不得任意调动。
安装与使用方法
1、安装
（1）将包装箱内的4个橡胶垫用M8螺栓与主机底座相连。
（2）将压力表与主机连接安装，注意接管与接头的连接为反顺螺纹连接，注意不得漏装弹簧，另外在紧固连接时不得扳动压力表，只能用扳手夹持接管的平面部位进行扳动。
（3）用工作胶管将主机与试压管路进行连接，并安装好进水管路。安装进水管路时应清除干净管内杂质，并注意不要漏装26×2.4O形密封圈。
2、使用方法：
（1）使用前的准备工作
a. 检查各螺纹连接处有无松动。
b.检查电动机及线路绝缘部位是否符合电器规程要求。为安全用电，机器必须可靠接地。
c.设置一清洁的贮水器，并保证足够的水源供应。
（2）操作及注意事项
a.打开排气阀，接通电源即启动电机，当进水管路中空气排尽后，便可逐渐关闭排气阀，这时系统压力便逐渐上升。
b.当压力升至试验压力时，关启电源，系统便处于自动保压状态。
c.试压完毕后，打开排气阀，即可卸除系统压力。
d.工作压力不得超过本机额定排出压力。
e.禁止在进水管路不能进水或无水源供应的情况下长时间开机运行。
