刹车蹄铆接机，摩擦片铆接机，液压铆接机，摆辗铆接机，卧式铆接机B*W-C!
■新型卧式设计，头部可移动
■*大铆接直径Φ9mm（实心钢铆钉）
■液压驱动，无级调压
■旋转部分外罩安全保护
■可预留液动同步夹具油口
■方形升降工作台
■铆接时间随意设定，手动、自动任意切换
■液压、床身分体设计
■人体工学外形设计，操作轻松方便
适用范围：卡车、载重汽车刹车蹄*设备
可加高\加长\加宽改装

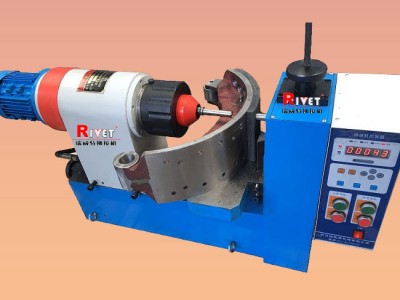

B*W-C是为专为适应 大型汽车制动蹄铁行业用户大铆接直径、大批量而设计的一类新型卧
式铆接机。 与B*W不同的是除胜任B*W能加工的产品外，进行了改进，可加工大型蹄铁
产品，象富华、斯泰尔等宽度达220mm的产品。该机应用有第五代摆辗铆接技术外，同时采
用双丝杆升降方案，即丝杆升降式工作台和丝杆升降式工作头。台面可支撑重、大工件，垂
直工作台中心孔径与主轴轴线同轴，可用于夹具定位。油路加装单向调节阀，有效控制铆接
速度。电控部分加装数显时间继电器、数显计数器，方便操控。油箱部分与机身可分可合，
方便运输和组装。电控箱安装方式多样，可安装在机身侧面，也可安装于底座侧面，同时也
可独立出来。当电控箱采用不同的安装方式，设备使用方式也会多种多样，除卧式外还可立
式进行铆接作业。本机型为针对蹄铁行业专门设计，使用反映良好，为该行业首推机型。本
机型已申请国家专利，国内仅本公司现行生产。
B*W-C 主要参数
铆接铆钉直径范围 Φ2mm~Φ9mm
*大铆接压力 14Kn
油泵允许*大输出压力 2.5MPa
铆头*大工作行程 60mm （B*W为30mm）
铆头到工作台*大距离 220mm
机头升降距离 220mm
工作台中心定位孔直径 Φ16mm
铆头中心到立柱导轨表面距离 220mm（B*W为160mm）
铆头伸出长度 标准85mm
工作台尺寸 360mm×290mm
功耗 0.92Kw
油泵电机转向 顺时针（俯视）
外形尺寸 725mm×450mm×1010mm(不包括油箱)
机床净重 160Kg
