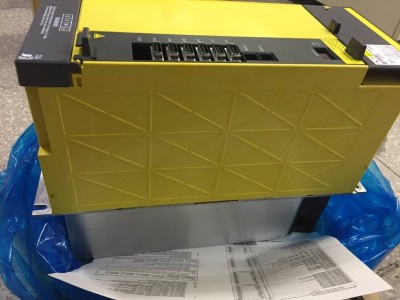

A06B-6089-H101驱动优质供应
点击图片查看原图
产品: 浏览次数:216A06B-6089-H101驱动优质供应
品牌: 发那科
规格: 45*65
单价: 5000.00元/台
最小起订量: 1 台
供货总量: 5 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2020-07-30 06:44
  询价
详细信息
 首先说电流环:电流环的输入是速度环PID调节后的那个输出,我们称为“电流环给定”吧,然后呢就是电流环的这个给定和“电流环的反馈”值进行比较后的差值在电流环内做PID调节输出给电机,“电流环的输出”就是电机的每相的相电流,“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件(磁场感应变为电流电压信号)反馈给电流环的。

2、速度环:速度环的输入就是位置环PID调节后的输出以及位置设定的前馈值,我们称为“速度设定”,这个“速度设定”和“速度环反馈”值进行比较后的差值在速度环做PID调节(主要是比例增益和积分处理)后输出就是上面讲到的“电流环的给定”。速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。

3、位置环:位置环的输入就是外部的脉冲(通常情况下,直接写数据到驱动器地址的伺服例外),外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”,设定和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID调节(比例增益调节,无积分微分环节)后输出和位置给定的前馈信号的合值就构成了上面讲的速度环的给定。位置环的反馈也来自于编码器。

  伺服的电流环的PID常数一般都是在驱动器内部设定好的,操作使用者不需要更改。

  速度环主要进行PI(比例和积分),比例就是增益,所以我们要对速度增益和速度积分时间常数进行合适的调节才能达到理想效果。位置环主要进行P(比例)调节。对此我们只要设定位置环的比例增益就好了。
  位置环、速度环的参数调节没有什么固定的数值,要根据外部负载的机械传动连接方式、负载的运动方式、负载惯量、对速度、加速度要求以及电机本身的转子惯量和输出惯量等等很多条件来决定,调节的简单方法是在根据外部负载的情况进行大体经验的范围内将增益参数从小往大调,积分时间常数从大往小调,以不出现震动超调的稳态值为*佳值进行设定。

A06B-0075-B203
A06B-0075-B103
A06B-0075-B003
A06B-0063-B403
A06B-0063-B303
A06B-0063-B203
A06B-0063-B103
A06B-0063-B003
A06B-0062-B103
A06B-0061-B403
A06B-0041-B605#S042
A06B-0034-B675
A06B-0034-B175#7008
A06B-0034-B175
A06B-0034-B077
A06B-0034-B075#0008
A06B-0034-B075
A06B-0034-B007
A06B-0033-B075#7000
A06B-0032-B675
A06B-0032-B575
A06B-0032-B075#7000
A06B-0027-B100
A06B-0016-B503
A06B-0016-B203#0100
A06B-0015-B403
A05B-2518-C202#EMH
A02B-0166-B501
A02B-0098-B541
A02B-0098-B511
A06B-6290-H104
A06B-6240-H305
A06B-6240-H211
A06B-6240-H210
A06B-6240-H209
A06B-6240-H207
A06B-6240-H205
A06B-6240-H106
