软镜是一种要求在任意的弯曲角度下都能清晰地观察到人体内腔的机械设备。因此*务人员
在做内镜检查时，为了更能准确和详细地观察病理部位，都需要不断地调节角度以致能顺利完成检
查工作。因此软镜在机械部分上*容易出现故障的地方就是弯曲管。

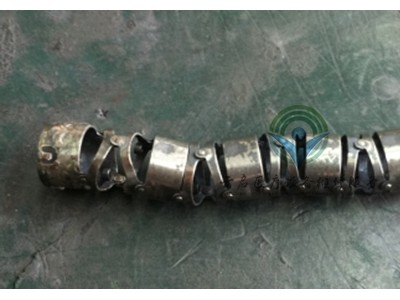

弯曲管从结构上分，是由骨架、钢网、钢丝三部分组成。弯曲管的骨架是由特殊超硬的合金材
料制成磨具，如图1所示。骨架是由几到十几节不规则的钢环连接起来，每节都是用窝钉扣住
此四个角度可以任意弯成一圈。串连起来就像人体的椎骨，因此叫它“骨架”。骨架头端连接先端部，尺寸稍大，头端有一个缺口，正好是对应钳子管的安装位置。头端部正上方有个圆点，表示弯曲管的上方。头端部的上下左右各有一个凹位孔座，是钢丝的焊接位。骨架的尾端也有一个圆孔表示上方，上下左右也各有一个卡口或上下各有一个孔位，用于连接插入管。骨架里上下左右四个方位都焊有一组钢圈，钢丝要求圈进钢圈里面，如有一钢圈脱焊，打角度时就会出现该方向的角度变形、角度不够、角度偏移甚至损伤内容物。
由于软镜型号和品牌较多，各种弯曲管的骨架的大小尺寸都不同。但结构都一样。
钢丝的尺寸也有几种，主要有0.2MM、0.25MM、0.30MM、0.45MM、0.53MM和0.*MM等。质量好的钢丝要求是有七捆七扎。焊接钢丝要求焊点坚硬牢固，目前基本选用铜焊或银焊，要求熔点温度1000度以上。钢丝焊接完要求用电动转对焊点进行打磨和用超声清洗机对骨架进行超声清洗。
接下来的步骤是铺钢网。首先将合适的弯曲钢网套进骨架，前后两端拧紧，上下左右各打角度并调试好钢网的松紧度，然后在两端焊上焊锡，如图2所示。*好用砂轮机打磨两端的焊接处，将两端多余的钢网磨掉，弯曲管维修完毕。
维修心得：弯曲管维修的注意事项有两点，一是焊功，二是磨功。 焊功不好，钢丝容易脱焊；磨功不好，钢网两端容易开裂，扎穿橡皮。
