1）故障分析

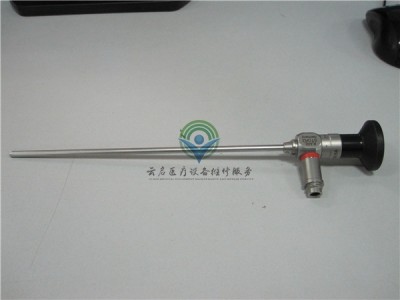

此STORZ 30°内窥镜故障为图像模糊，视场很暗。
检查内窥镜两端是否有污物，用棉签蘸酒精擦拭两端镜片后再观察，故障依旧。
发现此镜镜管外表面可见明显凹痕，首先接通冷光源，观察照明光纤没有断丝，确定不是因照明系统导致的图像不清晰，接下来由镜体部分轻轻摇动可听到明显声音，说明内部零件松动，由此判断内部光学系统损坏（棒镜和间隔环），需要拆开维修。
2）内窥镜的拆卸
因内窥镜外部由全不锈钢打造，特别精密，拆开的难度不小，拆开之前必须仔细查看镜子的大概结构，找到正确的接口，再下手，以防破坏其照明系统，首先利用酒精灯加热将目镜端脱胶，再利用治具下。
3）（平口钳、三脚钳及铜制目镜圈等）拆卸，铜制目镜圈为卡在目镜端的治具，方便打开目镜端，此治具可根据镜子的不同尺寸自己制作。再利用各种治具打开镜子时，切记谨慎小心，以防对镜子的撞击。因许多镜子内部上胶较多，打开时需要更加耐心，反复仔细是必备的素质。打开接口处后，不可盲目拆开，每条镜子的光学结构有所不同，需要看清每个零件的配合及位置方可拆
4）光学系统的修复
内窥镜拆开后，采用逐一查看法，首先目镜没有损坏，接着对前面的棒镜进行分析，特别注意的是取出棒镜是维修的关键，每条棒镜的取出必须标明方向及编号，每条镜子都有其安装误差，否则打乱后会影响其光学成像。在取出第3根棒镜时发现棒镜一端已经严重断裂，其碎片已挤压至间隔环中，故障原因找到，棒镜的破损影响了光学成像，需要更换棒镜。找到与其配套的棒镜后安装，观察其成像效果，光学系统的搭配很重要，棒镜的作用用于转像及消色差，为粘合镜片，观察物体时成倒像，目的需使此棒镜符合整个光学系统的成像，经过反复调试，光学成像达到要求，此棒镜可以使用，但成像质量还比较差，需要进行整个光学系统的清洁工作，利用脱脂棉、酒精、气吹、依次对光学镜片及硬管进行清洗、擦净，*后按照方向安装、调试，观察图像后达到了清晰、明亮的效果。
5) 硬镜的后期及检测工作
维修好的镜子需要上胶，固胶，*后进行图像打印及测漏工作，检测成功后方可完成工作
