型号主要有：DZW10-18-A00-WK,DZW20-18-A00-WK,DZW30-18-A00-WK,DZW45-18-A00-WK,
DZW60-18-A00-WK,DZW90-18-A00-WK,DZW120-18-A00-WK,DZW180-18-A00-WK,DZW250-18-A00-WK等；开关型电装DZW60-24-A00-WK适配阀门：闸阀.截止阀. 调节阀. 浆液阀
开关型，适用于对闸阀、截止阀等阀门进行操作，防护等级IP55（为lP65），输出转矩范围：50-10000Nm，输出转速范围：12-36rpm。整体控制式阀门电动装置（以下简称WK）是在DZW 开关型电动装置的基础上，增加了电气控制部分，即 WK 型功率控制部分，将机械传动与电气控制合为一体，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制。 电控部分由薄膜按键面板、功能板和交流接触器等组成，电控部分通过插件及紧固螺栓和电动装置连接，可方便拆卸或更换；也可实现分体控制。
操作
WK 可分别在“远方”或“就地”状态下操作，当每次接通电源后均处于 “远方”状态，如果需要进行“就地”操作时，按一下“就地”按键，将“远方”状态切换至“就地”状态，此时，“远方”状态指示的绿色发光管熄灭，就地”状态指示的红色发光管亮，远方操作的“开、关、停”按键不起作用，只能在就地操作面板上操作“开、关、停”按键。
在开启阀门过程中，红灯闪，绿灯亮；
在关闭阀门过程中，绿灯闪，红灯亮；
阀门处于“全开”位置，红灯亮，绿灯灭；
阀门处于“全关”位置，绿灯亮，红灯灭。
“就地”操作结束后，应按一下“远方”按键切换至“远方”操作状态。 电动装置的调整可参照《DZW 型阀门电动装置使用说明书》，电气接线见WK接线图。

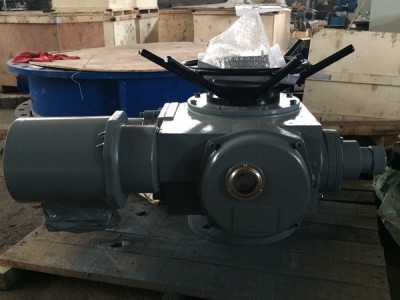

阀门电动头DZW60-24-A00-WK2机电一体化；
四、调整阀位信号
注意：阀位信号调整应在电动装置调整结束后进行。
特点
1、 全中文显示：执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、 缺相保护：具有电源缺相和输出缺相保护功能。
4、 非侵入式：就地操作器件采用非接触感应元件，现场调试无需打开罩壳。
5、 人机界面：采用高清晰度、高对比度的LCD显示、内含背景灯、全中文，方便用户设置与调试。
6、 遥控：使用红外遥控器可对特殊安装位置的执行器进行调试、操作或参数设置与查询。
7、 定位：准确的阀门定位，采用数字传感器对阀门位置进行监测。
8、控制模式：常规远方控制信号采用4~20*模拟量信号控制，提供4~20*信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
9、 信号自由组态：多可输出6路接点信号供用户选择使用，每一路信号可自由定义。
10、自诊断：强大的故障自诊断功能，方便及时处理故障。
11、总线技术：具有Profibus、Modbus和工业以太网等多种总线通讯模块
