品牌：华通
类型：阀门电动装置DZW系列行程力矩开度表等配件
适用于：阀门电动装置
配件主要为配阀门电动装置型号有：DZW系列、Z系列、DZB系列、Q型
DZW开度表，DZW开度指示器、DZW可调式开度指示器
DZW三排行程开关 DZW四排行程计数器
 产品分类联系方式
友情链接 |
首页 > 供应产品 > DZW三排行程开关 DZW四排行程计数器

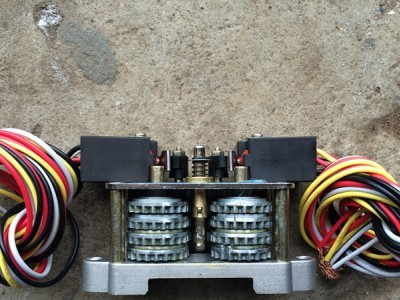

DZW三排行程开关 DZW四排行程计数器
详细信息 DZW三排行程开关 DZW四排行程计数器采用十进制计数器原理，控制精度高。为全系列通用部件，其结构见图6。其工作原理为：由减速箱内的一对大小伞齿轮带动主动小齿轮（Z=8），再带动行程控制器工作。如果行程控制器按阀门开、关的位置已调整好，当控制器随输出轴转动到预先调整好的位置（圈数）时，则凸轮将转动90°，迫使微动开关动作，切断电机电源，使电机停转，从而实现对电动执行机构行程（转圈数）的控制。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐，曲拐直接（或者通过撞块）带动支架产生角位移。当输出轴上的转矩增大到整定转矩时，则支架产生的位移量使微动开关动作，从而切断电源，电动机停转。以此实现对电动装置输出转矩的控制，从而达到保护电动阀门的目的。
