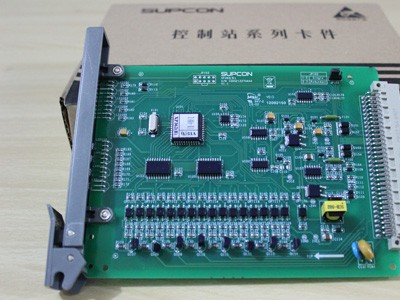

晶体管开关量输出卡是智能型8路无源晶体管开关触点输出卡，可通过中间继电器驱动电动执行装置，采用光电隔离，具有输出自检功能。
卡件技术指标
型 号 xp362（B）
卡件电源
５Ｖ供电电源 ５ｖＤＣ，ｌｍａｘ＜150ＭＡ
２４Ｖ供电电源 ２４ｖＤＣ，ｌｍｚｘ＜100ＭＡ
是否支持冗余
支持
输入回路
通道数 8路
信号类型 晶体管开关触点（oc）
逻辑“0”输出阀值 *大漏电流小于0.1*
逻辑“1”输出阀值 输出晶体管压降小于0.3V
负载能力 每点50*(24v,吸收电流)
配电方式 卡件不提供24V电源，需外配
隔离方式 光电隔离，统一隔离
隔离电压 500VAC Imin(现场侧和系统侧)
ＥＭＣ指标
抗电快速脉冲群* &plu*n;１０００Ｖ
抗浪涌冲击* &plu*n;２０００Ｖ
抗射频电磁波* １０ｖ/ｍ
抗静电放电* 空气放电&plu*n;8KV，接触放电&plu*n;6KV
间接放电&plu*n;8KV
