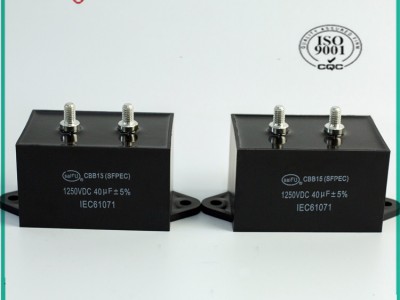

点击图片查看原图
产生及工艺：
现代变速传动用静态变频器，其中半导体的开关作用产生很多的寄生信号，因此，在线路中需要电容器进行滤波、消除纹波和谐波。该自愈式金属化薄膜电容器可以作为中间电路的直流连接和谐波滤波用，同时，也可作为控制电路中的嵌位及吸收电容器。
电容器原材料膜，经过特殊的金属化镀层—浙变方阻。通过在聚*基膜的一面上进行特殊的*空蒸镀工艺，使镀层的厚度在薄膜的不同位置是产生不同的厚度。
连接引出处，增加镀层度可以大大提高电容器处理大电流能力。而特殊的金属化镀层的结构使得自愈性能和串联电阻变得更为合理，其实际的结构构造使得电容器的性能发挥的更加彻底。同时保证了容量的稳定和精度，电感量低，大幅提高了耐大电压、涌流的强度。
技术参数Technical
Specification
|
定容量Capacitance C (μF) |
4.0μ 40μF |
10μF |
20μF |
50μF |
3μF |
|
额定电压Rated DC voltage Un (V) |
1250VDC |
1400VDC |
1400VDC |
350VDC |
500VAC |
|
*大电流*x rms Current I*x (A) |
40A |
18A |
35A |
35A |
45A |
|
电容量偏差 Capacitance tolerance（J）： |
&plu*n;5% |
&plu*n;5% |
&plu*n;5% |
&plu*n;5% |
&plu*n;5% |
|
dv/dt (V/μs) |
20.0 |
20.0 |
20.0 |
20.0 |
800 |
|
自感量Self Inductance Rs (nH) |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
|
端子间测试电压Ut-t（V） |
1250V, 10S |
1800V, 10S |
1800V, 10S |
600V, 10S |
1800V, 10S |
|
端子与外壳间测试电压Ut-c (V): |
3000VAC, 60S |
3000VAC, 60S |
3000VAC, 60S |
3000VAC, 60S |
3000VAC, 60S |
|
体积Size(mm) |
74*46*49 |
ф50×60 |
ф50×60 |
ф50×60 |
50*44*50 |
|
损耗角正切：tgδ (20℃,10kHz) |
≤100×10-4 |
≤30×10-4 |
≤50×10-4 |
≤55×10-4 |
≤10×10-4 |
特点
² 应用于大功率高频开关电源中高频脉冲电流吸收、滤波
² 等效串联电阻小，能承受较大的纹波电流和大电流冲击
² 自感小，高频特性好
² 有自愈性
² 寿命长
² 塑料外壳，树酯灌封
应用场合
² 用于高频开关电源中滤波、吸收、隔直、谐振电路，用于EMI电路，如高频逆变焊机、UPS、电动汽车等
百年赛福 值得信赖
安徽赛福电子有限公司成立于2007年，主要生产电容器用金属化膜，金属化膜电容器的规模企业。
公司取得ISO9001质量体系*和SGS实地*，产品*有CQC,TUV,UL 等国际型*。公司2012年国家高新技术企业，2014年省*商标，2014年12.18日挂牌*代码700169。
特点1：研发实力强：*工程师带队，6个10年以上行业经验的工程师，1个7年行业经验的工程师；取得60余项专利，发明专利3项
特点2：设备精良：公司拥有东昇高*空镀膜机、高精度金属化膜分切机、罗德进口卷绕机，自动喷金机、恒温除湿箱、*空封装设备、特种电容器耐压测式台、电容器*测试电桥等
特点3：互联网加制造：通过阿里、MIC、百度、GOOGLE、官网和社区论坛销售，公司是安徽省民营跨境电商协会副会长单位，铜陵服务型制造业的代表，铜陵电商三剑客，总经理是阿里十强讲师，安徽省创业领*才。
六、售后
所有通过支付宝或者网上银行交易成功的客户，均可享受我公司售后服务。
本公司产品两年质保，一年包换。
只要是在质保年限内、非人为损害、使用环境正常，我公司均愿意承担售后问题。
客服QQ:1192*35客服旺旺：anhuigr
服务手机：13305625285
祝愿来购的每位顾客，都能拥有一份让您满意、愉快的购物经历！
若需要其它容量规格的话，可询问销售是否能够订做。
