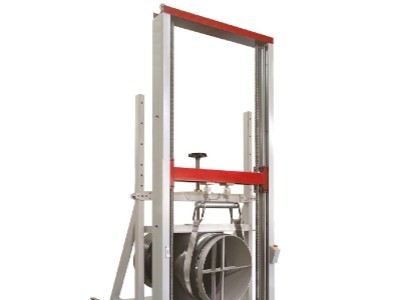

WJAM-2塑料检查井力学性能试验机 检查井剪切轴向载荷环刚度检测设备
概述
WJAM-2塑料检查井力学性能试验机主要用于塑料检查井座、人孔井座、井筒等力学性能的测定。
适用于塑料检查井井底座的抗剪切能力测试，塑料检查井井底座轴向荷载的能力测试，也适用于热塑性塑料管材环刚度的测定，扁平试验,环柔度试验。满足PE双壁波纹管、缠绕管和各种塑料管材测试标准的要求。同时支持扩展蠕变比率试验功能。
仪器特点
龙门型超高刚度框架结构，较宽的速度控制范围,密封式垂直轴支架，超强刚性，无间隙滚珠轴承，使仪器精度高，稳定性好。
传动部分采用全套进口全数字交流伺服系统,力值检测部分采用分段线性校正方法保证了该机的高精度,高稳定性；
采用多只力值传感器桥接结构，增强了对大管材的抗偏性。
独创的拉线式内径测量系统，试样安装简便，测量更直接，可准确地测量管材的内径变化。
剪切试验框架与主机组合安装，便于安装井底座配套压紧装置，通过柔性钢带对井底座管道承口处施加剪切力，适应各种规格的检查井剪切试验。
具有超载、过流、过压和超温保护功能，具有机械、电器、软件等多种安全保护功能使试验操作安全可靠。
整机模块化结构，满足了用户对仪器功能扩展需求。
执行标准
BS EN 13598-1:2003《辅助管件包括浅检查井的规范》
D*/T XXX-XXXX《塑料排水检查井应用技术规程》
CJ/T 326-2010《市政排水用塑料检查井》
CJ/T 233-2006《建筑小区排水用塑料检查井》
GB 9*7-2003 热塑性塑料管材 环刚度的测定
GB/T 18042-2000热塑性塑料管材蠕变比率的试验方法
ASTM D 2412-2002 测定由平行板加载的塑料管材外部负荷特征的试验方法
GB/T 5352-2005 纤维增强热固性塑料管平行板外载性能试验方法
技术参数
*大试验负荷： 30kN（门式）
负荷精度： &plu*n;1%
负荷显示分辨率： 1N
横梁位移精度： &plu*n;1%
试验速度： 0.5～200mm/min (无级调速)
速度允差： &plu*n;1%
环刚度试验适用管径范围： Ф200mm～Ф2000mm
内径测量范围： Ф300mm～Ф2000mm
内径测量精度： &plu*n;0.5%
压板尺寸： 450mm×400mm
检查井井底座范围： φ315mm—φ1200mm
钢带宽度： 100mm
电 源： 220VAC 50Hz 1.5kW
安全防护等级： IP55
主机外形尺寸(不含压板)： 1360mm ×650mm×3400mm（L×W×H）
主机重量： 600Kg
剪切试验装置： 1450mm×1450mm×2700mm（L×W×H）
剪切装置重量： 300Kg
占地面积： 2000mmx1500mm
