特别推荐：

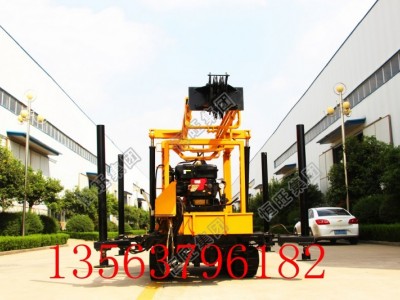

1、钻机采用自动伸缩式钻塔，用两支高强度油缸作支撑，一组液压阀控制钻塔仰卧，操作省时省力，安全可靠，为用户创造效益。
2、底盘采用橡胶履带，重量较轻，寿命周期费用较低，能降低车辆行走机构的噪音，减小车体震动、可大幅度降低油耗，可在城市道路行走不伤路面。
3、底盘自带四条高强度螺纹支腿（或液压高支腿）安装调整快捷方便、可用于工作平面调平，装卸车减少吊装成本提高效率，工作时可作为辅助支撑。
4、采用48V电启动柴油机，极大地降低了操作者的劳动强度，特别是寒冷季节，柴油机启动困难时，更显现了极大地优越性。
5、本机配套BW-160独立泥浆泵，泵流量、压力大，维修保养方便，零配件全国各地方便购买。
6、可选型号有HW-160L/HW-190L/HW-230L型。
7、可选加装液压拧管机，提高工作效率、降低人工成本。
技术参数：
|
整机参数 |
|
|
钻孔深度 |
230m |
|
开孔直径 |
300mm |
|
终孔直径 |
75mm |
|
主动钻杆 |
53/59*4200mm |
|
钻杆直径 |
φ50、φ60mm |
|
钻孔倾角 |
90°～75° |
|
配套动力（柴油机） |
22hp |
|
结构重量/尺寸 |
2600kg/2700*950*1770 |
|
立轴 |
|
|
立轴转速 |
*、128、287、557r/min |
|
立轴行程 |
450mm |
|
卷扬机 |
|
|
单绳提升力 |
24kN |
|
单绳提升速度 |
0.12、0.22、0.49、0.95m/s |
|
卷筒直径 |
φ140mm |
|
钢丝绳直径 |
φ13mm |
|
钢丝绳容量 |
35m |
|
钻塔 |
|
|
额定负荷 |
5t |
|
有效高度 |
6m |
|
塔腿规格 |
φ89mm |
|
泥浆泵 |
|
|
型号 |
BW160 |
|
流量 |
160L/min |
|
压力 |
1.3Mpa |
|
往复次数 |
165次/min |
|
吸水管直径 |
φ51mm*4.5m |
|
出水高压管直径 |
|
