工作原理：
在*反应过程中，利用催化剂降低燃烧温度，加速有毒有害气体完全氧化的方法，叫做催化燃烧法。由于催化剂的载体是由多孔材料制作的，具有较大的比表面积和合适的孔径，当加热到300~450℃的有机气体通过催化层时，氧和有机气体被吸附在多孔材料表层的催化剂上，增加了氧和有机气体接触碰撞的机会，提高了活性，使有机气体与氧产生剧烈的*反应而生成CO2和H2O，同时产生热量，从而使得有机气体变成无毒无害气体。

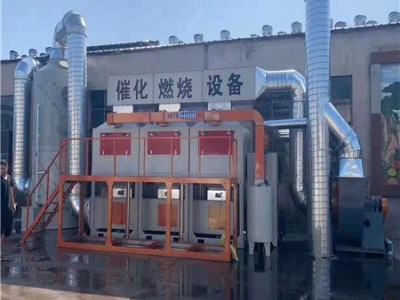

催化燃烧装置主要由热交换器、燃烧室、催化反应器、热*系统和净化烟气的排放烟囱等部分组成，如右图所示。其净化原理是：未净化气体在进入燃烧室以前，先经过热交换器被预热后送至燃烧室，在燃烧室内达到所要求的反应温度，氧化反应在催化反应器中进行，净化后烟气经热交换器释放出部分热量，再由烟囱排入大气。
