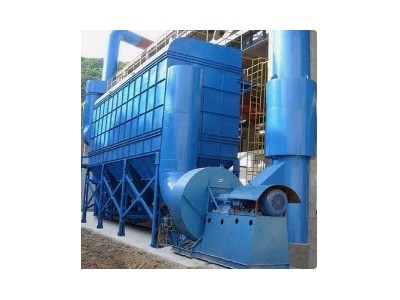

含尘气体由导流管进入各单元灰斗，在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流进入中箱体过滤区，过滤后的清净气体透过滤袋，经上箱体、提升阀、排风管排出。随着过滤的进行，当滤袋表面粉尘聚集达到一定量时，由清灰控制装置按设定的程序关闭提升阀，打开电磁脉冲阀喷吹，抖落滤袋上的粉尘，落入灰斗经卸灰阀排出。该系列除尘器设有旁路烟道，当锅炉(或焚烧炉)启动时，开启旁路烟道，以防止点火时投油燃烧不好，油粘在滤袋上，遇明火将滤袋烧毁。当锅炉发生事故排烟温度超过滤袋允许温度时，开启旁路。
主要由旁路阀、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。烟气温度过高或锅炉尾部复燃时喷水处理，以免烧坏滤袋。在净气室设有由差压仪等组成的滤袋检漏装置，以便滤袋损坏时及时报警。由于大吨位锅炉点火及低负荷时需要喷洒燃油，将产生大量的含油气体，此烟气直接进入除尘器，将造成滤袋布粉层板结，使系统阻力*，影响正常运行。系统增设旁路管道，使喷油瞬间含油气体经旁路管道排放，从而有效地保护滤袋。
