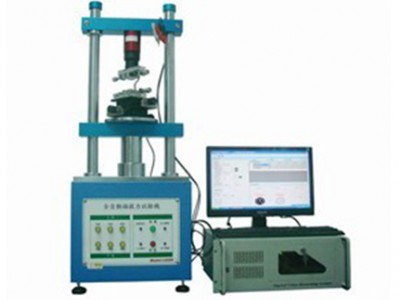

全自动插拔力试验机主要技术参数：
1、 测定zui大荷重：50Kg，20Kg，5Kg，2Kg
2、 zui小分解能力：0.01Kg或1g
3、 zui大测定高度：150mm
4、 zui小微调距离：0.01mm
5、 测定速度范围：0-200mm/min
6、 X轴移动范围：0-75mm
7、 Y轴移动范围：0-75mm
8、 传动机构：滚珠螺杆
9、 驱动马达：日本松下伺服马达
10、 外观尺寸：360×260×940mm
11、 重量：67Kg
12、 电源：220V/50Hz
设备特点：
1、测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等）。
2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。
3、同时显示荷重-行程曲线图及寿命曲线图。
4、自动荷重零点检出，并可设定原点检出荷重值。
5、荷重单位显示：N、lb、gf、Kgf可自由切换。
6、可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。
7、机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。
8、超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止。
9、测定项目：zui大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。
测试项目
1、连接器单孔插拔试验
2、连接器插拔寿命试验
3、连接器 Nor*l Force测试
4、连接器整排插拔试验
5、连接器单Pin与塑胶保持力试验
6、可同时与接触阻抗机连线(选购)
7、各种压缩、拉伸破坏强度试验。
测试报表输出
1、荷重-行程曲线图、寿命曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；
2、插拔荷重 - 行程曲线图：可直接显示并储存每次测试之位移与力量值变化；( X 轴代表行程，Y 轴代表力量）
每一测量图形皆可由十字游标追踪轨迹，判定每一测定点对应之荷重及行程值，zui小解析度 0.01mm；曲线由电脑自动储存、可随时放大缩小、一张纸可任意放置 N 个曲线图；卷轴式曲线图显示，可任意浏览曲线图；同时显示荷重-行程曲线图及寿命曲线图。
3、寿命曲线图：
报表抬头内容可随时修改；
报表上可显示每条曲线之zui大值、zui小值、平均值；
报表上可显示测试上、下限之规格线；
可设定同时显示多组寿命曲线图。
4、测试报表：
测试报表自动产生（A4 规格），并可转档输出（Excel）或通过网络直接输出；
自动计算zui大值、zui小值、平均值、差值、标准差等；
可输入测试上、下限值，超出规格自动判定 OK 或 NG。
标准配置
1、1220S主机一台
2、多功能夹具及夹嘴一套
3、整排插拔用自动求心装置一套
4、大型 X、Y 移动台一套
5、Nor*l Force 治具一套
6、电脑一套（P4主板，40GB硬盘，256MB内存，17寸纯平彩显）
7、打印机一台
8、插拔力试验机说明书一本
9、软件使用说明书一本
符合标准：
GB2099-2008、GB7000.1-2007、GB16915、GB2423
