1.液压劈裂棒工作原理
它是由一条油缸，11个活塞，多个密封件，多根高压油管几大部件组成。分为一根进油管，一根回油管。进油时液压破石棒的活塞会伸出，这就是一个工作过程，也就是岩石破裂的时间。它的动力源是由液压动力站通过油管传输液压油，可达到100mp，理论分裂力1200t.单根30kj,一个动力站大可高配6根。标配是4根。
液压劈裂棒参数：
劈裂力 1200T
所需钻孔直径 110mm
所需钻孔深度 1000mm
额定油压 100MPa
压力油标号 46#
工作油温 5-50℃
油箱容量 70L
单机重量（含劈块） 30KG
油站重量（含机架、电机） 170KG
电机功率 7.5KW
3.液压劈裂棒配套设备简介：
（1）动力源
80mp以属于超高压序列，对于各个部件之间的密封性必须高标准。劈裂棒的整个工作过程都是依赖超高压油站。我公司所生产的超高压油站，其核心部件都是采取进口装置。*正达到零故障。在油站设计过程中我们自主研发一项智能化装置，当压力达到100mp时，电机会停止转动，油泵会停止工作，整个油站处于保压状态。
这种装置有几大好处：
1可以延长液压油站使用寿命
2可以让压力各加稳定
3在实际操作过程中还节省了相当一部分时间
（2）高压油管
在所有液压设备当中，液压油管是整个液压系统工作的交通要塞，它负责传送液压油，抗压强度要求极高。液压油管质量不过关会出现爆管事故，对工人师傅可能造成人身伤害，存在一定的安全隐患。劣质液压油管我们应该排斥。我公司所使用的高压油管，抗压高值350mp，而劈裂棒只需要100mp。油管主要由内胶层、中胶层、2、4、6层钢丝缠绕层、外胶层组成。内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（ф0.3-2.0增强层）层是骨架材料起增强作用。每根高压油管出厂都要经过*检测。经检验合格，方才投入市场。安全系数高，可放心使用。
三、液压劈裂棒注意事项
1.向油站加入抗磨液压油，需加满。液压油站下方有游标，参照游标即可。
2.需接好三相四线380v。电机需正传，顺时针方向。
3.将高压油管与劈裂棒相连接
4.打孔钻机，90孔，孔深浅1米。能深不能浅
5.棒距50，与临空面距离50.这是针对花岗岩开采标准。根据岩石岩质而定。
![ZVGGRPFE]~%X~G%EESDU9NN](http://www.yijinghong.com/skin/2020/image/lazy.gif)
劈裂机分裂机主要用于建筑石材开采作业；大块矿石（金属矿、非金属矿）的二次多解体；混凝土构件（水泥路面、机床基础、桥梁及房屋构件）局部和全部*作业；天然石材开采、分裂、破碎。与上述领域传统作业方式相比，它具有结构简单、操作方便、体积小、重量轻、分裂力大的特点（单机分裂力可达1000T），工作时无振动、无冲击、无噪音、分裂快，作业效率高、成本低、节能、节省资源等一系列优点。与国外同类产品相比，具有价格（是国外同类产品价格1/4左右)、效率高（速度快一倍）、性能好，更适用于大块矿石的二次解体作业，是一种完全以取代二次*和手工的理想设备。

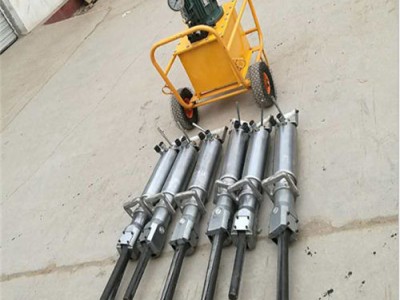

一套液压分裂机主要组成为：一台或数台分裂枪、一台液压动力站、一个运输架、一套高低压液压连接管与快速接头。
劈裂机泵站产生的高压液压油为能量源，通过油管输送到各个劈裂枪的油缸管，控制劈裂器内的活塞杆的推动伸缩，并巧妙的应用了楔器原理，使劈石作用力达到几百吨甚至上千吨，而岩石和混凝土虽然外部抗压强度很大，但是其内部的抗拉强度却相对有限，正是由于彼此的这些特性，所以用岩石劈裂机可以在十几秒钟内轻易地把巨石劈裂开，使坚硬的矿石从山体中分离。
