    混凝土养护自动喷淋系统,属于混凝土养护领域。混凝土养护自动喷淋系统由给水系统和电气系统组成;给水系统包括:施工用水给水管;分支喷水管,布设在凝土墙体和顶板附近位置;主喷水管,主喷水管连通施工用水给水管和分支喷水管;多个喷头,分别连接在分支喷水管上;支架,用于支撑分支喷水管和喷头;电磁阀门,安装在主喷水管;电气系统包括:供电电源,用于提供电磁阀门工作所需的电力;微电脑时控开关,微电脑时控开关的电输入端与供电电源连接;微电脑时控开关的电输出端与电磁阀门连接。本产品混凝土养护自动喷淋系统可以延长混凝土的养护时间,节省劳动力、节约用水。
        该喷淋养护设备结合预制箱梁特点,通过组装控制系统,增设行走轨道,实现预制箱梁的自动喷淋雾化养护,增加养护质量和效率,保正预制箱梁混凝土强度。该设备克服解决了既有人工洒水养护用水量过多或不足及养护效率低等问题,而是通过存梁区预先规划设计设置的供水管道,通过人工供水给自动喷淋储水罐,开启开控开关,自动在行走轨道上行驶,喷出来的气状水雾适合预制箱梁养护的目的。整套系统由PLC(可编程控制器)电路控制、行走、喷洒、供水四大部分组成,整个系统喷洒养护过程中的每个环节控制由一台PLC进行控制,可实现全自动化养护。该系统不但可人工手动控制亦可通过PLC可编程控制器自行设置小车行走速度、喷洒时间及停顿时间等参数。设备行走喷淋过后,整个梁体全身湿透,做到了既养护,节省了人工,又节约了用水。
    1、养护效果好。自动喷淋养生系统采用射程0.5-2.5m的蝶形喷头,喷嘴在水流冲击下360°不间断旋转,将养生水喷到待养护梁体的每个角落。可以做到无遗漏养生标准,养生效果显著。采用全自动喷淋机可调整喷淋用水水压,以适应不同数量预制梁养生需要。喷淋系统从供水到工作完毕,基本实现了养生过程全自动控制,养护效果佳。
    2、劳动强度降低。同等数量的预制梁,根据梁长通常需配备8~12人,而采用自动喷淋养生系统需要2人安装和拆除支喷淋管道。
    3、采用自动喷淋养护系统,采取分台座轮流定时喷淋,喷淋一片梁板达到养生质量标准按气温情况、风力情况及养护阶段需要20~40S。
    4、成本低廉。根据梁厂规模选择相应全自动喷淋机,市场上这种设备购置费用很低,其它喷淋管道、蝶形喷头、时间继电器便宜。与传统人工洒水养生相比,自动喷淋养生成本低廉、工人劳动强度低,适宜工厂化预制梁厂使用。5、运行期间维修、保养比较方便和简单。由于系统所需元器件均为小型电器设备,在一般电器原件市场均可以买到,喷头根据需要在日杂市场就可以买到,同时维修方面不需要工作人员进行更换操作。
    6、节约用水。喷淋系统中从供水、用水、*等流程均体现出节水理念,雨水、养护用水通过梁厂内的排水沟排沉淀池进行沉淀,经沉淀合格后重新用作养生用水,因蝶形喷头出水口较粗对沉淀水要求较低,节省了沉淀时间,减少了水份蒸发,节约了施工用水,做到了保护施工环境的目的。
    适用范围
    本工法适用于桥梁预制梁养生,适用于有翼板的T梁和箱梁,翼板底部是自动喷淋养生的关键部位,蝶形喷头在旋转时可以使翼板底部到达湿润状态。
    一.梯梁说明
    1.此系统可任意调节工作时间及次数,远程电脑监控,手动自动可任意切换,冬夏季可共用此管道。
    2.梁的两侧使用伸缩喷头暗藏地平面以下,上面使用盖子盖起,以免伤害到喷头,在使用过程中可任意调换角(0-360)度旋转,可根据现场情况任意调试伸缩摇摆,在不被使用的情况下伸缩喷头回自动缩回地平面以下,不会被损害。
    3.梁的顶部使用高压摇摆喷头,可0-360度任意调节,使用数量与多少无关,以现场使用为主。
    二.箱梁说明
    1.箱梁可设伸缩喷头距离为3-6米为一处,两侧使用伸缩喷头暗藏地平面以下,上面使用盖子盖起,以免伤害到喷头,在使用过程中可任意调换角(0-360)度旋转,可根据现场情况任意调试伸缩摇摆,在不被使用的情况下伸缩喷头回自动缩回地平面以下,不会被损害。
    2.梁的顶部使用高压摇摆喷头,可0-360度任意调节,使用数量与多少无关,以现场使用为主。
    3.空心板梁采用高压摇摆喷头,可随地选择位置摆放,角度可0-360度任意调节,数量多少与现场需求为准。
    全自动化操作
    1 先接进线电源时需要2.5平方4芯的电缆线。在进水口处接上50的进水管,检查喷淋口是否链接正常。头回使用前水泵要注入水,否则造成水泵埙坏,正常后可以通电开机。

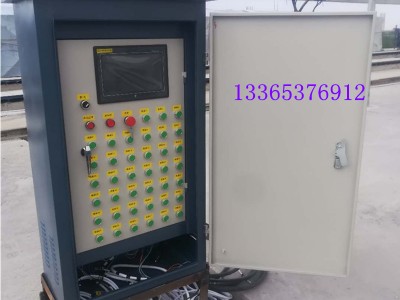

    打开电源开关屏幕会自动出现开机界面 把旋转转换开关换到自动档,按台座下方的空白方框,设置编辑每片梁的生产日期、梁的编号、喷淋时间以及每个台座之间的间隔时间进行设置,设置好按确定键【设置只能用英文字母、数字进行设置,喷淋时间以秒为单位,按用时的天气、温度情况和梁的长度设定喷淋的时间】。此项设置也便于提取每片梁的喷淋养护的时间和喷淋次数。
    2 台座的添加需要点台座编号处,如果变成蓝色证明已添加上,如果取消再按一下变成白色 。证明此台座已取消。如果多台座工作按照台座的先后顺序进行循环喷淋。
    3 设置好所需要喷淋的台座以及时间时,按一下屏幕右下方的启动键设备将会自动启动水泵进行工作,屏幕的左下方的水泵图标会出现一闪闪,证明水泵正在正常运行。喷淋任务开始时屏幕显示器的台座图标正上方会出现一闪一闪图标,同时屏幕的下方会显示台座的喷淋时间,当喷淋任务完成时显示时间会显示台座喷淋之间间隔的时间。当间隔时间到了,会循环喷淋。定好喷淋时间,时间到后自动停止喷淋,转到下一台座,循环一周后开始等待时间,等待时间根据测试梁体表面水分蒸发完毕时间和总循环时间来确认。
    手动操作:
    先把旋转开关调到手动模式上,当手动操作时液晶显示器显示正常但无法用手写操作,只能用操控面板的手动按键进行操作,先按水泵启动键在按台座键进行各个台座的喷淋喷淋时间根据天气、温度情况和梁的长度进行手动控制喷淋完成后按水泵停止喷淋结束。
