一、工业机械手实训装置的概述：

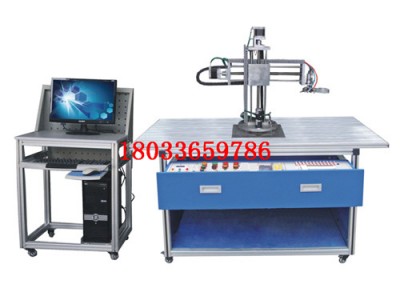

ZLDW-G07工业机械手实训装置为坐标式机械手，可完成机械手旋转、手臂垂直上下移动、手臂水平移动，手爪旋转四个自由度的位置控制。同时配置晶体管式可编程控制器，用于对整个机械手进行复杂的位置控制。通过在该实训装置上的实训和操作，学生可熟练掌握PLC*指令、传感器、旋转编码器、气动控制、步进电机、气动手指、直流减速电机、机械位置传动等技术的综合应用。
二、工业机械手实训装置的技术指标：
1、电源输入：AC 220V&plu*n;10％ 50Hz
2、滚珠丝杠有效行程：400mm
3、外形尺寸：1300 mm×800mm×600mm
4、整机功率：≤1KW
三、工业机械手实训装置的结构及功能：
1、实训装置台架为铝合金结构，实训考核装置PLC模块的I/O 端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
2、手动/自动控制模式，针对硬件检测及程序校验。
3、开放的执行机构，可根据不同的控制方案编程，构成不同的执行系统，适应不同层次的人员进行PLC学习和编程。也可作为课题设计或研究使用。
4、产品为开放式，整体机械构造清晰可见。
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6、机械手的横轴和竖轴的机械传动采用高的滚珠丝杆，高的光杆导轨和直线轴承，配以先进地机械设计、的机械加工及装配，可使机械手臂非常平稳地进行垂直和水平移动和水平方向旋转及位置控制。
7、采用选进的步进电机作为横轴和竖轴的动力源，可实现0.028度的细分，即每转一圈需要12800步，滚珠丝行程为4mm，则手臂每步位移精度为0.0003125mm,步进电机的正常单步角度为0.9，则手臂每步位移精度为0.01mm。
8、机械手臂和机械手爪水平方向旋转采用*减速直流电机传动，可实现旋转方向的位置控制。
9、机械手爪采用高精度气动式手爪、配置*电磁位置开关及两位三通电磁阀，可实现快速准确地抓取和放开动作。
10、采用晶体管式PLC可编程控制器作为控制主机，配置传感器，可实现PLC*指令编程、光电传感器的技术应用。
