【性能参数】

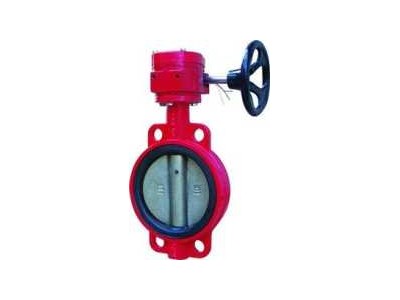

型号
XD371X-10 ,XD371X-16
工作压力(MPa)
适用温度(℃) ≤65
适用介质 水等
材料
阀体 铸铁
蝶板 球墨铸铁(表面尼龙覆层)
阀杆 铬不锈钢
阀座 丁晴橡胶
填料 O形橡胶圈
主要外形和连接尺寸
XD71X-10
通径(mm) L D K n-Фd H H1 W W1
50 43 165 125 4-Ф18 80 320 266 90
65 46 185 145 4-Ф18 89 330 266 90
80 46 200 160 8-Ф18 95 340 266 90
100 52 220 180 8-Ф18 114 360 266 90
125 56 250 210 8-Ф18 127 380 266 90
150 56 285 240 8-Ф22 139 390 266 90
200 60 340 295 8-Ф22 175 525 125 90
250 68 395 350 12-Ф22 203 555 125 90
300 78 445 400 12-Ф22 242 610 190 90
