数控钻床厂家 CJ 系列数控高速筛板钻床 小孔径数控钻

产品/服务:
品 牌: 硕超数控
有效期至: 长期有效
最后更新: 2019-09-09 14:08
单价:
10000.00元/ 台
最小起订量:
1 台
供货总量:
10 台
立即购买

(发货期限:自买家付款之日起 30 天内发货)

  • 所在地区:山东
  •
  • 收藏本公司 人气:418
    • 详细说明
    • 规格参数
    • 联系方式

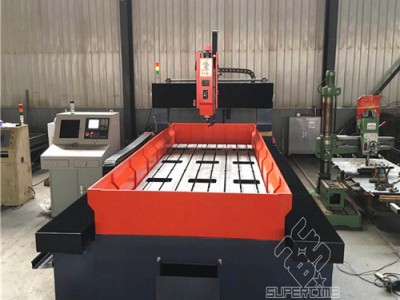

    CJ1616ZS型数控高速筛板钻床为龙门移动柔性式数控高速筛板钻床,可以装夹高速钢麻花钻头外冷钻孔和普通钻头。数控筛板钻床主要用于型板、法兰、换热器、管板件、筛板的加工,加工过程数控,效率高,精度高,编程方便,操作简单易于掌握。

    数控筛板钻床配置及结构:
    CJ1616ZS型数控高速筛板钻床主要有床身底座及纵向滑台、龙门及横向滑台、垂直滑枕式钻削动力主轴系统、冷却系统、集中润滑系统、电气系统气动系统等组成。
    1、数控筛板钻床床属龙门移动式平面钻床,床身采用钢板焊接结构,经时效处理,钢性加强,精度稳定。在工作台中间设计一个安装基准,安装一个定位销孔,用于法兰的定位。
    2、X轴(移动龙门的纵向)移动由安装于床身两侧的高精度直线导轨副导向,移动灵活。用AC伺服电机带动精密大螺距滚珠丝杠副驱动。导轨与丝杠均已消除了间隙,响应好,定位精度高。
    3、Y轴(钻削动力箱的横向)移动靠安装在龙门横梁前面的两条高精度直线导轨副导向,采用AC伺服电机带动同步带和精密大螺距滚珠丝杠副驱动,确保工作的高精度。
    4、Z轴移动采用两条直线滚柱导轨副导向,驱动采用AC伺服电机带动同步带和精密滚珠丝杠副传动。
    5、筛板钻床刚性精密主采用公司自研的主轴,精度高。主轴由变频电机进行驱动,主轴转速30~2800r/min内无级调速,转速范围广。
    6、筛板钻可采用电子手轮对刀操作,加工同样的工件只需要开始的时候对刀一次,确定工进后,其余的同种孔径的孔可实现快进→工进→快退的程序。因而加工过程中节省了大量的时间,提高了生产效率,辅助功能具有自动断屑、退屑、暂停、断钻头保护、手动孔跳跃、指定孔加工等功能。
    7、该款数控筛板钻床不配溅水防护罩和排屑装置。
    8、数控系统采用上位计算机管理,钻孔坐标可实现CAD/CAM直接转换(如AUTOCAD),方便了编程、存储、显示和通讯,操作界面具有误差补偿、自动报警、人机对话等功能。工件孔位可采用键盘,U*,网络或CAD图形输入后自动生成加工程序。具备钻孔前加工预演和检验功能,人机友好,操作方便。
    9、筛板钻床所配置的数控系统、伺服电机及其驱动器、直线滚动导轨、滚珠丝杠、液压泵、阀、主轴等均为*知名品牌产品,保证了机器的高精度、可靠性,故障率低、效率高。

    数控筛板钻床技术参数:
    长X宽:1600x1600mm
    叠加板厚度:<=60mm
    垂直滑枕式钻削头:1个
    *大钻孔直径(普通碳钢):20mm
    *小钻孔直径(普通碳钢):3mm
    主轴转速(变频无级调速):30—2800r/min
    主轴电机功率:3.75kW
    主轴下端面到工作台面距离:100-300mm
    定位精度:
    X轴;0.2mm/全长
    Y轴:0.2mm/全长
    电气系统:
    数控轴数:3
    X轴伺服电机功率:1.5KW
    Y轴伺服电机功率:1.5KW
    Z轴伺服电机功率:1KW
    电机功率:300W
    长X宽X高:约2300x2100X2200mm
    重量:约7t

    济南筛板钻厂家硕超数控,多款多规格数控筛板钻床供您选择,1年免费售后,非标定制。如果您对以上CJ1616ZS型数控高速筛板钻床感兴趣或有疑问,可以到“济南硕超数控或者L5820009L28”实地考察了解产品详情,济南欢迎您,硕超数控恭候您。
