主要由空压机、主管路、支管路、储气罐、吸附式干燥机、过滤器、油水分离器、吸附油水分离器、调压阀、压力表等组成。

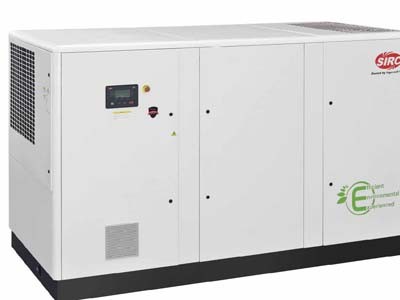

1、空压机：即空压机房的空气压缩机，主要由电动机及压缩机构成。其型号根据整个工厂的用气量来选用。由于螺杆式空压机造出的压缩空气质量较活塞式空压机造出的压缩空气质量好，所以喷涂选用螺杆式空压机也是不足为奇。
2、主管路：主管路是一个固定安装并把空气输送到各支管路的全封闭环形回路，可以保证各用气点的气压恒定。分段分区设置断路阀，便于分段维护。主管路在安装时为了保证压缩空气的质量往往向压缩空气流向方向有1/100的倾斜度。
3、支管路：支管路是由主管路顶端接出将空气输送至各个使用点的管路。常用镀锌管或耐压、防静电、不含硅的软管。在调整压力范围时需要考虑软管的压降。
4、储气罐：安装在主管路上的压力容器，一般根据条件选择合适的容量压力。
5、吸附式干燥机：安装在压缩空气进涂装生产线的进口端或者安装在空压站空压机，通过吸附剂将压缩空气中的水分子析出，从而达到干燥的效果。
6、过滤器：将空压机及冷干机输送出来的压缩空气进行过滤，将压缩空气中的油水滤出并排放。
7、油水分离器：安装在支管路上，过滤并排放水份及油份。
8、吸附油水分离器：安装在支管路油水过滤器之前，常用于喷漆工位、输调漆工位及漆前吹擦净工位，内部的活性炭能进一步有效清除压缩空气中含有的尘埃、油污及硅化物等杂质。
9、调压阀及压力表：调整并显示压缩空气压力。
一个完*的压缩空气系统结构能为企业减少能源消耗，保证产品的生产质量。喷涂螺杆式空压机压缩空气系统设计找深圳稳超，提供设备选型，定制化方案服务，让您的车间设备既节能又舒适。
