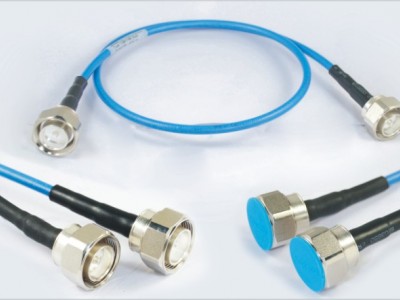

Din* - Din 接1/2" 线缆组件

产品/服务:
品 牌: 天科乐
有效期至: 长期有效
最后更新: 2019-07-04 20:56
单价:
1.00元/ 个
最小起订量:
5000 个
供货总量:
10000 个
立即购买

(发货期限:自买家付款之日起 3 天内发货)

  • 所在地区:广东-深圳市
  •
  • 收藏本公司 人气:544
    • 详细说明
    • 规格参数
    • 联系方式


    产品简介

    1/2 电缆结构参数
    项目 材料 直径(mm)
    内导体

    镀银铜包钢线

    3.60
    绝缘体 聚四氟乙烯(PTFE) 8.80
    外导体 无缝退火紫铜管 12.10
    护套 PE或低烟无卤防火PE 13.40



    电性能参数
    电容(pF/m) 80
    阻抗(ohm) 50
    速率(%) 83
    峰值功率(KW) 19
    RF峰值电压(KV) 1.13
    绝缘阻抗(MΩ.km) >5000
    截止频率(GHz) 12.5
    绝缘电压(KV) 2.5
    内导体直流电阻(Ω/km) 2.85/1.78
    外导体直流电阻(Ω/km) 3.50
    截止频率(KV) 5.0
    截止频率(dB) >120



    机械性能和环境性能参数
    *小弯曲半径(mm) 50
    *小多次弯曲半径(mm) 125
    弯曲次数 15
    抗拉强度(kg) 110
    储存温度(℃) -55至+85
    安装温度(℃) -20至+60
    工作温度(℃) -55至+85




    衰减(驻波比1.0,电缆温度20℃)及平均功率(驻波比1.0,环境温度40℃)
    频率(MHz)br /> 衰减(dB/100m) 平均功率(KW)
    100 3.22 3.03
    200 4.65 2.11
    450 7.20 1.37
    800 9.86 1.00
    900 10.56 0.94
    1000 11.15 0.88
    1500 13.80 0.70
    1800 15.55 0.63
    2000 16.40 0.59
    2200 17.35 0.56
    2400 18.10 0.53
    2500 18.50 0.52
    3000 20.90 0.48

    所有数据均来自https://*.twl-link.cn/product_Info-117-507.html,如需转载学习,请注明来源!
