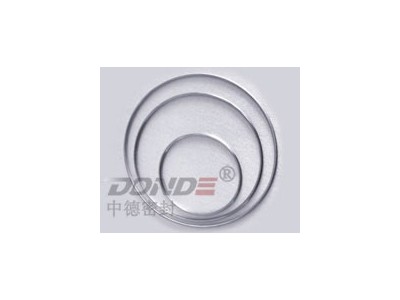

     金属空心O形圈
    产品型号: ZD-G2030


    金属空心O形圈
    金属空心O形圈,是将薄壁的钢管、不锈钢管、蒙乃尔合金管或因科镍合金管垫等弯成圆形或其它形状,再将接口焊接、精细打磨而形成的一种特殊密封件。金属空心O形圈,由于特殊的结构和材料,特别适合于其它密封件难以达到的高温(*高达800℃),深冷(*低达-270℃),高压(*高达1400kgf/cm2,),高*空(*高达10-9毫米汞柱)等工况的静密封,广泛用于石油、*、化纤、冶金、航空、航天等行业,不仅用于小直径,而且还可以用于大直径工作的场合。 金属空心O形圈可以分为以下三种标准型式:
    1. 普通型金属空心O形环
    环的空心腔为密闭的空间内为常压(大气压),靠空心环来保持较大的弹性,一般适用于*空和小于70kgf/cm2的管道或容器法兰上使用。
    2.充气型金属空心O形圈
    在普通型空心O形环内侧或外侧开数个小孔使管内腔与介质相通,它属于一种自紧型环,其密封性能比普通型空心O形环好,适用于压力高于70kgf/cm2的工况。
    3.自紧型金属空心O形环
    此圈是把惰性气体封闭在空腔内,当在高温工作状态下,气体受高温作用而剧烈膨胀,加强了密封圈在高温下的弹性,适用于高温(*高达800℃)的工况。

    金属空心O形圈性能特点:
    1具有良好的密封性能,耐高温,耐高压,耐介质性及优良的气密性。特别适用于高温高压高*空介质的密封
    2.较低的预紧力就能达到密封。
    应用范围:
    用于航空航天机械,*空设备,半导体相关机器,核能设备,电子设备,搅拌机,熔融纺丝装置,液压机器等各种机械设备。



    金属空心O形圈各种使用形态选择:
    使用条件 环 型 材 料 镀 层 或 涂 层

    温 度(℃)

    压 力
    (kg/cm)

    -250--+100 10-6--≤30>30 普通型
    充气型
    不锈钢、铝。深冷工况下,环与法兰螺栓同材料 一般气体、挥发性液体介质时,环表面镀银或聚四氟乙烯
    100--300 同 上

    同 上

    不 锈 钢 同 上
    300--400 ≤40 普通型 因科镍合金 一般气体、挥发性液体、环的表面镀银
    >40 充气型
    >400--540 自紧型
    >540--700 ≤40 自紧型 因科镍合金 镀 银
    >40 充气型

    金属空心O形圈不同温度时对涂层或镀层的选择:

    温 度(℃) 镀 层 或 涂 层
    -60--+350 铜、银
    >350 银、金、铂
    -60--+120 聚三氟氯乙烯
    -60--+250 聚四氟乙烯
    下表用于对常用金属空心O形圈金属材质选择:

    材料名称 缩写标记 硬度(HB) 温度(°C)
    纯铝 L3 35 200
    紫铜 T3 80 260
    碳钢(Carbon steel) CS 120 -40~+540
    SS 304 304 130~180 -195~+550
    SS 316L 316L 130~180 -100~+550
    SS 321 321 130~190 -195~+760
    HASTELLOR-B2 HASTB 215 -185~+1090
    INCONEL-600 INC600 150 -100~+1090
    MONEL-400 MON 150 -130~+820
    TI 215 -195~+1090

    金属空心O形圈贮存
    1.金属空心O形圈不允许与其它产品混合堆放,以防碰伤、划伤和压伤。
    2. 金属空心O形圈不允许与活性*剂接触,以防被腐蚀。
    金属空心O形圈安装
    在安装前,应仔细检查并清理密封槽表面,不允许有辐射状,交叉状划伤、压痕和其它附着物。
    金属0形圈的安装槽设计:
    一般情况下优先使用矩形槽,只有在特高压、特高*空的情况下才使用三角槽。
    对于矩形槽:
    1. 在自由状态下,槽的外径比圈的外径大0.1~0.3mm;
    2. 槽的深度h,应根据所需的预压扁度来计算确定,一般如下(W为0圈的断面直径):
    A:对于断面直径小的环 h=(0.66~0.75)w;

    B:对于断面直径大的环 h=(0.8~0.9)w;

    具体尺寸公差见图(以环的外径100mm为例);





    D2=D1+D3
    h=d*0.8

    订购需知:

    1.可根据用户提供样品或尺寸进行生产;
    2. 可根据用户提供工况条件进行设计,工况条件包括:工作压力、工作温度、工作介质;
    3. 用户可提供相配合密封槽的结构形式和相应的尺寸及材料。

    金属空心O形圈技术标准:
    可提供任何标准和非标准的尺寸,包括A*E,DIN,JIS,GB及其它标准。可提供圆型、方型等异型形状
