SLAF系列压缩空气精密过滤器：
性能参数：
|
产品级别 |
过滤精度 |
残余油分 |
初期压降 |
（压缩态） 进口挑战浓度 |
|
HC级（HF9） |
3μm |
5ppm |
0.007MPa |
N/A |
|
HT级（HF7） |
1μm |
1ppm |
0.007MPa |
40mg/m3 |
|
HA级（HF5） |
0.01μm |
0.01ppm |
0.01MPa |
10mg/m3 |
|
HF级（HF3） |
0.01μm |
0.00*pm |
0.01MPa |
N/A |
|
HH级（HF1） |
0.01μm |
0.00*pm |
0.01MPa |
N/A |
|
型号 |
流量 （Nm3/min） |
滤芯数量 |
外形尺寸 |
接管口径 |
重量 |
||
|
A(mm) |
B(mm) |
C(mm) |
|||||
|
SLAF-0.5* |
0.65 |
1 |
210 |
105 |
240 |
G1" |
2.5 |
|
SLAF-1* |
1.2 |
1 |
210 |
105 |
240 |
G1" |
2.5 |
|
SLAF-2* |
2.5 |
1 |
295 |
105 |
325 |
G1" |
3 |
|
SLAF-3* |
3.6 |
1 |
295 |
105 |
325 |
G1" |
3 |
|
SLAF-4.5* |
5.0 |
1 |
590 |
137 |
635 |
G1-1/2" |
6 |
|
SLAF-6* |
6.8 |
1 |
590 |
137 |
635 |
G1-1/2" |
6 |
|
SLAF-8* |
8.5 |
1 |
590 |
137 |
635 |
G2" |
6 |
|
SLAF-10* |
10.9 |
1 |
590 |
137 |
635 |
G2" |
6 |
|
SLAF-12* |
12.8 |
1 |
590 |
137 |
635 |
G2" |
12 |
|
SLAF-15* |
16 |
1 |
Ф159 |
399 |
950 |
DN65 |
45 |
|
SLAF-20* |
22 |
1 |
Ф159 |
399 |
1100 |
DN65 |
52 |
|
SLAF-25* |
26.8 |
1 |
Ф159 |
399 |
1250 |
DN80 |
56 |
|
SLAF-30* |
32 |
2 |
Ф219 |
459 |
985 |
DN80 |
78 |
|
SLAF-40* |
43.5 |
2 |
Ф219 |
459 |
1130 |
DN100 |
82 |
|
SLAF-50* |
53 |
3 |
Ф273 |
513 |
1190 |
DN100 |
115 |
|
SLAF-60* |
67 |
3 |
Ф273 |
513 |
1190 |
DN125 |
115 |
|
SLAF-80* |
90 |
4 |
Ф325 |
565 |
1220 |
DN125 |
150 |
|
SLAF-100* |
110 |
5 |
Ф377 |
637 |
1290 |
DN150 |
193 |
|
SLAF-120* |
130 |
5 |
Ф377 |
637 |
1445 |
DN150 |
213 |
|
SLAF-150* |
160 |
7 |
Ф462 |
762 |
1630 |
DN200 |
234 |
|
SLAF-200* |
210 |
9 |
Ф462 |
762 |
1630 |
DN200 |
241 |
|
SLAF-250* |
260 |
11 |
Ф512 |
812 |
1750 |
DN250 |
293 |
|
SLAF-300* |
315 |
13 |
Ф562 |
862 |
1800 |
DN250 |
339 |
|
SLAF-350* |
350 |
16 |
Ф662 |
962 |
1915 |
DN300 |
432 |
|
SLAF-400* |
400 |
18 |
Ф662 |
962 |
1915 |
DN300 |
432 |
|
SLAF-450* |
450 |
20 |
Ф712 |
1012 |
1915 |
DN350 |
470 |
|
SLAF-500* |
500 |
23 |
Ф712 |
1012 |
1980 |
DN350 |
500 |
|
SLAF-550* |
550 |
26 |
Ф816 |
1116 |
2000 |
DN400 |
560 |
|
SLAF-600* |
600 |
28 |
Ф816 |
1116 |
2000 |
DN400 |
600 |
注：
“*”表示产品级别：HC,HT,HA,HF,HH。
本系列精密过滤器,滤芯制作采用美国HANKISON公司技术。
滤芯精度基于ISO8573和ISO12500-1
需要订货时注明。不同压力状态下处理量,应按矫正系数表中系数矫正。
产品型号：
H系列
SLAF1HC SLAF2HC SLAF3HC SLAF6HC SLAF8HC SLAF10HC
SLAF12HC SLAF15HC SLAF20HC SLAF25HC SLAF30HC SLAF40HC
SLAF50HC SLAF60HC SLAF80HC SLAF100HC SLAF120HC SLAF150HC
SLAF1HT SLAF2HT SLAF3HT SLAF6HT SLAF8HT SLAF10HT
SLAF12HT SLAF15HT SLAF20HT SLAF25HT SLAF30HT SLAF40HT
SLAF50HT SLAF60HT SLAF80HT SLAF100HT SLAF120HT SLAF150HT
SLAF1HA SLAF2HA SLAF3HA SLAF6HA SLAF8HA SLAF10HA
SLAF12HA SLAF15HA SLAF20HA SLAF25HA SLAF30HA SLAF40HA
SLAF50HA SLAF60HA SLAF80HA SLAF100HA SLAF120HA SLAF150HA
SLAF1HH SLAF2HH SLAF3HH SLAF6HH SLAF8HH SLAF10HH
SLAF12HH SLAF15HH SLAF20HH SLAF25HH SLAF30HH SLAF40HH
SLAF50HH SLAF60HH SLAF80HH SLAF100HH SLAF120HH SLAF150HH
相关链接：

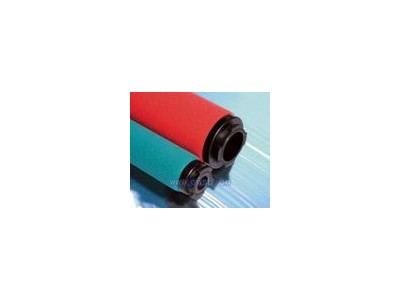

我们根据客户的需要开发了杭州山立滤芯：
HC级 适用于滤除大量液体和3微米大小的凝聚物（5ppmw/w残留油份含量）
第1级 两根不锈钢钢孔管，进行10微米机械分离
第2级 深层纤维介质滤除3微米的固态和液态颗粒
HT级 适用于滤除液态水和油：可滤除小至1微米大的固颗粒（1.0ppmw/w残留油粉含量）
第1级 纤维介质和介质滤网交替叠层，滤除较大的颗粒
第2级 多层环氧树脂粘合混合纤维介质，深层纤维介质
聚结油雾和滤除固态颗粒
HA级 适用于聚结极细小的水汽和油雾，可滤除小至0.01微米的固态颗粒（0.01ppmw/w残留油份含量）
第1级 多层纤维介质和介质滤网，滤除较大的颗粒，在空气进入第2级过滤前进行预过滤
第2级 多层粘合纤维介质，滤除细小的凝聚物
内、外滤芯皆防腐蚀，外涂膜封闭式泡沫套筒
HH级 适用于滤除流行性炭通常可吸收的油蒸气和碳氢化合物蒸汽；可滤小至0.01微米的固态颗粒（0.00*pmw/w残留油份含量）
第1级 极精细的活性炭粉稳定层，可滤除绝大部分油蒸汽
第2级 多层纤维介质粘合微精活性炭粉，可滤除残留的蒸汽
多层精细介质，防止污染物游移
内、外滤芯皆防腐蚀，外涂膜封闭式泡沫套筒，防止纤维游移
