     分体式电机综合保护器JFY-7702工作原理

    一、  分体式电机综合保护器JFY-7702产品概述



     分体式电机综合保护器JFY-7702是一款智能型电动机综合保护器,是传统热继电器的升级换代产品。该产品采用数字处理技术,数码管显示,分体式设计,通过外置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时,接触器继电器断开,切断电动机电源,同时告警继电器闭合。

    二、  分体式电机综合保护器JFY-7702技术特性



    主要功能

    1. 电流显示:可显示三相平均电流和A、B、C三相电流。

    2. 过载保护:当发生过载时,切断电动机电源,有定时限和反时限两种动作方式,定时限时间可调,提供五条反时限曲线。

    3. 欠载保护:当发生欠载时,切断电动机电源。

    4. 缺相保护:当检测到缺相时,切断电动机电源,动作时间可调。

    5. 三相不平衡保护:当检测到三相电流不平衡时,切断电动机电源,不平衡度动作点和动作时间可调。

    6. 自动恢复功能:因故障切断电动机电源后,可以自动恢复若干次,次数和间隔时间可设置。

    7. 故障电流锁定功能:因故障切断电动机电源后,锁定显示发生故障那一刻的电流,以便于分析故障原因。

    8. 时间继电器功能:作为附加功能,内部集成了一个时间继电器。

    技术指标

    指  标

    型  号

    单位

    说  明

    JFY-7701

    JFY-7702

    JFY-7728

    额定电流设定范围

    1~100

    1~30

    3~90

    A



    电流量程

    150

    150

    450

    A



    电流测量精度

    &plu*n;1%

    -



    定时限保护动作时间

    0.1~20



    反时限曲线

    5条

    -



    电源电压

    AC 220V

    V



    触点容量

    2A/440VAC

    -

    纯阻性负载

    使用环境

    温度-30℃~70℃,湿度≤85%,无凝露

    -

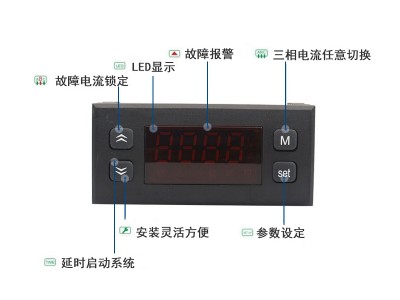

    三、 操作指南

    查看A、B、C三相电流

    正常工作时显示的是三相平均电流,按 “S”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为0)。

    电动机额定电流值设置

    长按“S”键2秒,数码管显示“设定”,用“5”或“6”键改变设定值(按住“5”或“6”键不放可连发),设置好后按“S”键退出设置状态。

    告警(保护)状态恢复

    发生过载、欠载、缺相或三相不平衡等告警时,会在显示屏上闪烁显示“过载”、“LSL”“缺相”、“IbA”等字样,继电器断开,并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。

    参数设置

    在显示电流的状态下,长按“M”键5秒,进入参数设置状态,这时显示器上显示“Fxx”,其中xx是两位数字,表示参数代码。用“5”或“6”键可选择参数代码,按“S”键则显示该参数代码对应的参数值,这时再用“5”或“6”键即可对参数值进行设置,设置完成后按“S”键退出设置状态。设置过程中按“M”键表示放弃,退出但不保存设置值。

    内部参数代码如下表所示

    类别

    代码

    参数名称

    设定范围

    出厂  设定

    单位

    备注

    过载保护类

    F11

    电动机额定电流

    JFY-7701

    1.0–100.0

    20

    A

    这个参数可以直接长按S键设定

    JFY-7712

    1.0 – 20.0

    10

    JFY-7714

    2.0 – 40.0

    20

    JFY-7716

    2.0 – *.0

    30

    JFY-7718

    2.0 – 80.0

    40

    F12

    反时限曲线

    0 - 5

    1

    -

    0表示定时限,1-5为反时限,请参见工作原理说明

    F13

    定时限动作时间

    0.1 – 60.0

    3.0

    在F12=0时起作用

    F14

    欠载动作点

    0 - 80

    20

    %

    相对于F11设定值

    F15

    欠载动作时间

    0.1 - 60.0

    OFF

    OFF



    缺相和三相不平衡类

    F21

    三相不平衡动作点

    1 – 50

    20

    %



    F22

    三相不平衡动作时间

    0.1 – 30.0

    OFF

    5.0

    缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能

    F23

    缺相动作时间

    0.1 – 30.0

    OFF

    2.0

    自动恢复类

    F51

    自动恢复次数

    0 - 10

    1

    发生故障后,故障次数加1,如果故障次数未超过自动恢复次数,则在设定的间隔时间后自动恢复。正常工作时间达到F53设定的时间,则故障次数清零。 F51设为0表示不允许自动恢复

    F52

    自动恢复间隔时间

    0.1 – 99.9

    15.0

    分钟

    F53

    故障次数清除时间

    1 - 999

    60

    分钟

    附加功能类

    F61

    上电延时

    0 – 999

    0

    通电若干秒后再吸合继电器,相当于一个时间继电器功能

    测试类

    F92

    厂家保留

    -

    F99

    厂家保留

    -



    End

    退出设置状态

    -

    四、 基本工作原理

    电流检测

    通过外置的电流互感器检测负载电流,所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。

    过载保护

    过载保护可分为定时限保护和反时限保护两种模式,JFY-7701只有定时限模式,JFY-7712、7714、7716、7718可通过设置参数F12选择定时限或反时限模式。

    1. 定时限模式

    当负载电流超过额定电流(参数F11),并且持续时间达到设定的过载动作时间时(参数F13),接触器继电器断开,切断电动机电源,同时告警继电器闭合。即过载动作时间是固定的。

    2. 反时限模式

    过载动作时间和过载电流的大小有关,负载电流超过额定电流越多,则动作时间越短。可根据不同电机的特性选择不同的反时限曲线,JFY-7712、7714、7716、7718均提供5 条反时限曲线,见下表:

    过载倍数

    反时限曲线(F12)

    1

    2

    3

    4

    5

    0

    1.1

    930.2

    1860.5

    2790.7

    3720.9

    4651.2

    F13

    (定时限)



    1.2

    296.3

    592.6

    888.9

    1185.2

    1481.5

    1.5

    87.1

    174.3

    261.4

    348.6

    435.7

    2

    34.5

    69.0

    103.5

    138.1

    172.6

    3

    12.7

    25.3

    38.0

    50.6

    63.3

    4

    6.7

    13.4

    20.1

    26.9

    33.6

    5

    4.2

    8.4

    12.6

    16.7

    20.9

    6

    2.9

    5.7

    8.6

    11.5

    14.3

    7

    2.1

    4.2

    6.3

    8.4

    10.4

    8

    1.6

    3.2

    4.8

    6.4

    7.9



    以上为过载动作时间(单位:秒)

    欠载保护

    当负载电流低于设定点(参数F14),并且持续时间达到设定的欠载动作时间时(参数F15),接触器继电器断开,切断电动机电源,同时告警继电器闭合,数码管显示LSL。此功能默认关闭,要打开时需重新设置F15。

    负载电流过小时,不进行欠载检测,防止在电机断电状态产生误动作。

    三相不平衡保护

    三相不平衡率的定义为:任意一相电流与三相平均电流差值的*值,取其中的*大值,除以三相平均电流,即为三相不平衡率。

    当三相不平衡率大于设定的三相不平衡动作点(参数F21),并且持续时间大于三相不平衡动作时间(参数F22)时,接触器继电器断开,切断电动机电源,同时告警继电器闭合,数码管显示IbA。

    负载电流过小时,不进行三相不平衡检测,防止在电机断电状态产生误动作。

    缺相保护

    缺相可以认为是一种严重的三相不平衡,当三相不平衡率大于50%时,认为缺相。缺相的动作时间由参数F23设定,一般这个时间比三相不平衡动作时间(参数F22)要短。

    负载电流过小时,不进行缺相检测,防止在电机断电状态产生误动作。

    自动恢复

    保护器内部有一个连续故障次数计数器,用于控制自动恢复次数。当发生过载、欠载、缺相、三相不平衡等故障时,接触器继电器断开,切断电动机电源,并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51),则在设定的自动恢复间隔时间(参数F52)后,继电器自动闭合,恢复电动机工作。正常工作一段时间后(由参数F53设定),“连续故障次数”清零,使得下次出现故障时可以重新开始计算自动恢复次数。

    例如F51=3,F52=15,F53=60,其效果是:发生故障接触器继电器断开后,过15分钟自动恢复,这样可以重试3次,如果连续3次仍有故障,则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障(F53=60)。

    时间继电器功能

    如果通过设定参数F61启用了时间继电器功能,则保护器通电后,接触器继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数F61设定,这时数码管显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能
