（1）能够根据控制要求完成项目中PLC的选型。
（2）能够根据所选择好的PLC及控制要求，进行PLC接线图的设计，并完成PLC的 安装及控制柜的接线安装。
4、测试题目
有一项目，项目中指示灯、电磁阀、中间继电器等统计后有15个，开关，按钮，接近 开关等输入信号统计后有20个，测温用PT100热电阻有2个，0到10V的压力传感器有3个， 系统中还有两个步进电机，一个变频器，变频器与PLC使用MODBUS通信的方式进行控制， 变频器的运行频率，及步进电机的运行速度，启动信号等可以在触摸屏上进行控制与显示。 试对控制系统的PLC进行选型，并同时画出PLC的接线图。上海诗幕公司在经营活动中精益求精，具备如下业务优势：
SIEMENS 可编程控制器
1、 SI*TIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并联.
4、HMI 触摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流传动装置

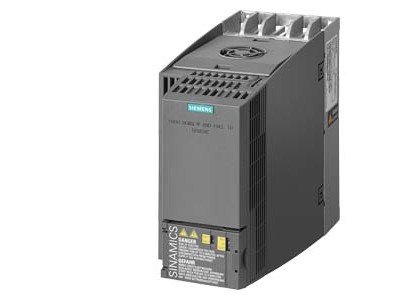

1、 交流变频器 MICRO*STER系列：MM420、MM430、MM440、G110、G120. MIDASTER系列：MDV
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 数控 伺服
8:801、802S 、802D、802D SL、810D、840D、611U、S120
系统及伺报电机，力矩电机，直线电机， 等备件销售。
-----------------------------------------------------------------
上海诗幕自动化设备有限公司（西门子系统集成商）专业销售西门子S7-200/300/400/1200PLC、
数控系统、变频器、人机界面、触摸屏、伺服、电机、西门子电缆等，
并可提供西门子维修服务，欢迎来电垂询 : 187211609620
-----------------------------------------------------------------
上海诗幕自动化设备有限公司 具备以下产品优势
西门子可编程控制器，西门子触摸屏，西门子工业以太网，
西门子数控系统，西门子高低压变频器，西门子电机驱动等等。根据具体要求，也可使用下列模块：
- 接口模块 (IM)：
用于连接中央控制器和扩展单元。SI*TIC S7-400 的中央控制器可带有*多 21 个扩展单元运行。 - SI*TIC S5 模块：
在相关 SI*TIC S5 扩展单元中，可以寻址 SI*TIC S5-115U/-135U/-155U 的所有输入/输出模块。此外，在 S5 EU 或者直接在 CC 中（使用适配器）都可以使用 SI*TIC S5 的特定 IP 和 WF 模块。
扩展
若用户需要在应用中使用一个以*控制器时，则可以对 S7-400 进行扩展：
- *多 21 个扩展单元：
可将*多 21 个扩展单元 (EU) 连接到中央控制器 (CC)。 - 接口模块 (IM) 的连接：
通过发送和接收 IM 来连接 CC 和 EU。发送 IM 插到 CC 中，相关的接收 IM 插到下游 EU 中可将*多 6 个发送 IM 插到 CC 中（其中*多 2 个带 5-V 电源），并可将*多 1 个 IM 插到 EU 中。每个发送 IM 均有 2 个接口，每个接口用于连接 1 条线路。可将*多 4 个 EU（不带 5-V 电源）或 1 个 EU（带 5-V 电源）连接到发送 IM 的每个接口。 - 电源模块的固定插槽：
必须始终将电源模块插在 CC 和 EU 中的*左侧。 - 通过 C 总线进行的数据交换受限制：
通过 C 总线进行的数据交换只能在 CC 和 6 个 EU（EU 1 至 EU 6）之间进行。 - 集中扩展：
建议用于小型配置和机器上的控制柜。也可以提供 5-V 电源。- CC 和*后一个 EU 之间的*大线路距离：1.5 m（带 5 V 电源）、3 m（不带 5 V 电源）。
- 通过 EU 进行分布式扩展：
