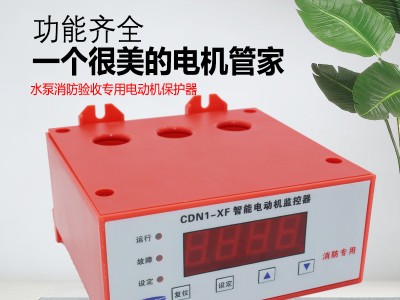

新冶电气CDN1-XF消防*380V电动机智能保护器断相

产品/服务:
品 牌: 新冶
有效期至: 长期有效
最后更新: 2019-03-08 19:48
单价:
125.80元/ 只
最小起订量:
1 只
供货总量:
3000 只
立即购买

(发货期限:自买家付款之日起 3 天内发货)

  • 所在地区:浙江-温州市
  •
  • 收藏本公司 人气:461
    • 详细说明
    • 规格参数
    • 联系方式
       CDN1-XF(消防*)系列电动机保护器(以下简称保护器),适用于交流50Hz、额定绝缘电压AC690V以下、额定工作电流0.5A~1000A的交流电动机的过载、堵转、短路、断相、三相不平衡、欠载等保护,并具有故障记忆、电流数字显示,是目前理想的电动机保护产品。保护器广泛适用于冶金、*、纺织、石油、矿山、水泥等自动化行业。

    保护器符合GB/T 14048.4标准要求。



    一、型号规格及技术参数

    1、 主电路基本参数

    额定绝缘电压:AC690V;

    额定冲击耐受电压:4kV(1.2/50us);

    额定工作电流:0.5A~1000A;

    额定频率:50Hz;

    SCPD协调配合类型:2型。

    表1 主要规格

    型号

    额定电流(A)

    SCPD

    型号

    适合电机功率(kW)

    备注

    CDN1-XF

    0.5~5

    RT36-00/10

    0.25~2.5

    1、电压AC220V或AC380V,以控制回路电压而定。

    3、CDN1-XF 40~400与100~1000规格须加装三个变比为400:5或1000:5的电流互感器

    CDN1-XF

    2~20

    RT36-00/40

    1~10

    CDN1-XF

    10~100

    RT36-1/200

    5~50

    CDN1-XF

    40~400

    RT36-4/800

    20~200

    CDN1-XF

    100~1000

    RT36-4/1250

    50~500

    2、 辅助电路基本参数

    额定绝缘电压:AC380V;

    额定冲击耐受电压:2.5kV(1.2/50us);

    额定频率:50Hz;

    辅助触点参数:见表2。

    表2 辅助触点参数

    使用类别

    额定工作电压(V)

    额定工作电流(A)

    约定发热电流(A)

    SCPD型号

    AC-15

    220

    1.5

    5

    RT36-0/6A

    380

    0.95
